Fagni del cilindro idraulico e metodi di manutenzione

Introduzione

ILcilindro idraulicoè un componente estremamente importante del sistema idraulico, che svolge un ruolo chiave come elemento di esecuzione nell'intero sistema idraulico. Durante tutto il processo, il cilindro idraulico converte principalmente l'energia idraulica in energia meccanica. Tuttavia, i cilindri idraulici spesso falliscono durante l'uso a causa di problemi come usura di guarnizioni, usura del cilindro, graffi delle pareti interne, corrosione della parete interna e graffi a pistone o pistone. Questi fallimenti possono essere approssimativamente attribuiti a due tipi: debolezza e strisciamento. A causa del frequente insorgenza dell'arresto dell'attrezzatura causata da guasti al cilindro idraulico, è necessario attribuire grande importanza alla diagnosi dei guasti e al mantenimento dei cilindri idraulici. Successivamente, forniremo un'introduzione dettagliata ai guasti, alle cause e ai metodi di manutenzione dei cilindri idraulici.

Al. Cilindro idraulico a doppio recitazione escavatore

Difetto 1:

Fenomeno di scansione:

Quando lo stelo del cilindro idraulico si estende o si ritrae sotto l'azione della pressione dell'olio, spesso si verifica una velocità irregolare, talvolta accompagnata da vibrazioni e rumori anomali, che causano vibrazioni dell'intero sistema idraulico.

Analisi delle cause e soluzioni

(1) il gattonato a bassa velocità causata dalla presenza di gas nella camera dell'asta e dalla camera senza biella di Acilindro idraulico, a causa della miscelazione dell'aria nell'olio idraulico, le variazioni di volume sotto pressione e causano persino esplosione di gas istantanea ad alta pressione, con conseguente velocità instabile del cilindro idraulico. Se si stabilisce che la scansione è causata da questo motivo, lo scopo dello scarico può essere ottenuto estendendo e ritrattando ripetutamente il cilindro idraulico o che un dispositivo di scarico può essere installato nelle due porte dell'olio della camera della tubazione o del cilindro idraulico per lo scarico durante il funzionamento del sistema idraulico. O il modo più semplice e rapido è allentare leggermente i giunti del tubo nell'ingresso e l'uscita delle due camere nel cilindro dell'olio telescopico, consentendo di scaricare l'aria il più presto possibile.

(2) Il strisciamento a bassa velocità causata da un design improprio di clearance di cilindri idraulici e la clearance di adattamento scorrevole tra il pistone e il corpo del cilindro, l'asta del pistone e la manica guida all'interno del cilindro idraulico che è troppo grande o troppo piccolo, può causare una pressione irregolare sulla superficie scorrevole, risultante in una cerniera idraulica; Se è determinato che il gattonare è causato da questo motivo, il gioco di adattamento scorrevole tra il pistone interno e il corpo del cilindro, l'asta del pistone e il manicotto guida possono essere riparati. L'autorizzazione di adattamento teorico dopo la riparazione dovrebbe raggiungere H9/F8 o H8/F8.

(3) I materiali di tenuta comunemente usati per cilindri idraulici includono gomma poliuretano, gomma nitrile, politetrafluoroetilene, ecc. A causa di problemi con durezza dei materiali, resistenza e followbilità, la differenza di attrito con la superficie scorrevole provoca lo strisciare il cilindro. Quando si incontrano tali problemi, è possibile dare priorità alla sostituzione dell'anello di tenuta combinato con politetrafluoroetilene come sigillo, come anello di glay, sigillo steller, ecc.

Oggetto 2:

Fenomeno di incapacità:

Non vi è alcun movimento durante l'avvio, con spinta insufficiente, velocità lenta, arresto a bordo del pistone impreciso e velocità operativa instabile.

Analisi delle cause e soluzioni

Dopo aver studiato il problema dell'insufficiente assunzione di olio di cilindri idraulici causata da altri componenti e condutture nel sistema idraulico, se si è confermato che le condutture del sistema idraulico e altri componenti sono normali, significa che c'è una perdita all'interno del cilindro idraulico.

Le perdite interne dei cilindri idraulici di solito includono le seguenti situazioni: perdita causata da un'eccessiva usura delle guarnizioni del corpo del cilindro idraulico, dell'asta del pistone e delle guarnizioni di copertura della guarnizione e guarnizioni a pistone.

Cause e soluzioni specifiche per perdite:

(1) Uno dei motivi comuni per gli errori di installazione della tenuta non è corretto o guarnizioni mancanti. La ghiandola di tenuta non è installata correttamente e non può essere serrata, come la deviazione nell'installazione della ghiandola, la forza irregolare sulle viti di fissaggio e le viti di fissaggio eccessivamente lunghe. A questo punto, ogni vite deve essere serrata in ordine diagonale e la forza deve essere applicata uniformemente e uniforme quando si serve ogni vite. La lunghezza della vite dovrebbe anche essere selezionata ragionevolmente in base alla profondità del foro della vite.

(2) Le condizioni di utilizzo delle guarnizioni possono anche portare a perdite di usura e olio, come olio impuro, bassa viscosità, alta temperatura dell'olio e alta temperatura ambiente. In risposta a queste situazioni, possiamo adottare misure come la sostituzione di olio pulito adatto, l'identificazione della causa dell'aumento della temperatura e l'implementazione di dispositivi di isolamento e raffreddamento dell'olio.

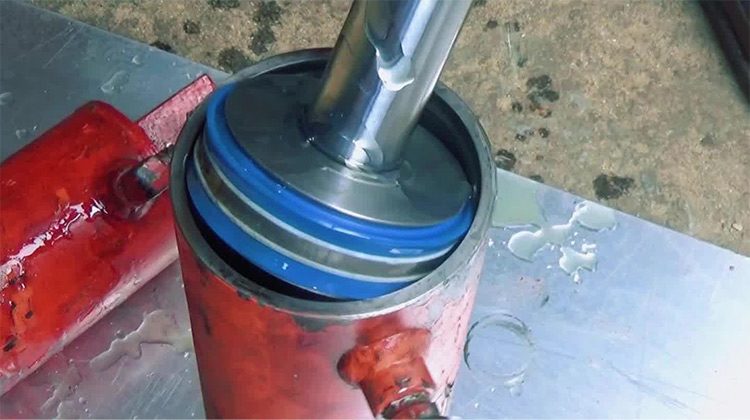

ALT. Hidraulic Cilindro olio Gruppo

Riepilogo

Come attuatore chiave nei sistemi idraulici, i cilindri idraulici svolgono un ruolo importante nella conversione dell'energia idraulica in energia meccanica. Tuttavia, in uso pratico, i cilindri idraulici spesso presentano guasti tipici come "strisciamento" e "impotenza" a causa dell'usura della tenuta, dello spazio di adattamento improprio, della miscelazione del gas, della contaminazione del petrolio o dell'eccessivo aumento della temperatura, influenzando seriamente la stabilità e l'affidabilità del funzionamento delle attrezzature.

Per quanto riguarda la questione di "strisciamento", è necessario concentrarsi su fattori di studio come residui di gas, lacune di montaggio irragionevole o materiale di tenuta inadatto e adottare misure corrispondenti come scarico, riparazione di lacune o sostituzione di guarnizioni ad alte prestazioni. Per il fenomeno dell '"impotenza", sulla base di esclusi i problemi con altri componenti del sistema, l'enfasi dovrebbe essere posta sul controllo dello stato e dell'installazione interni di tenuta
