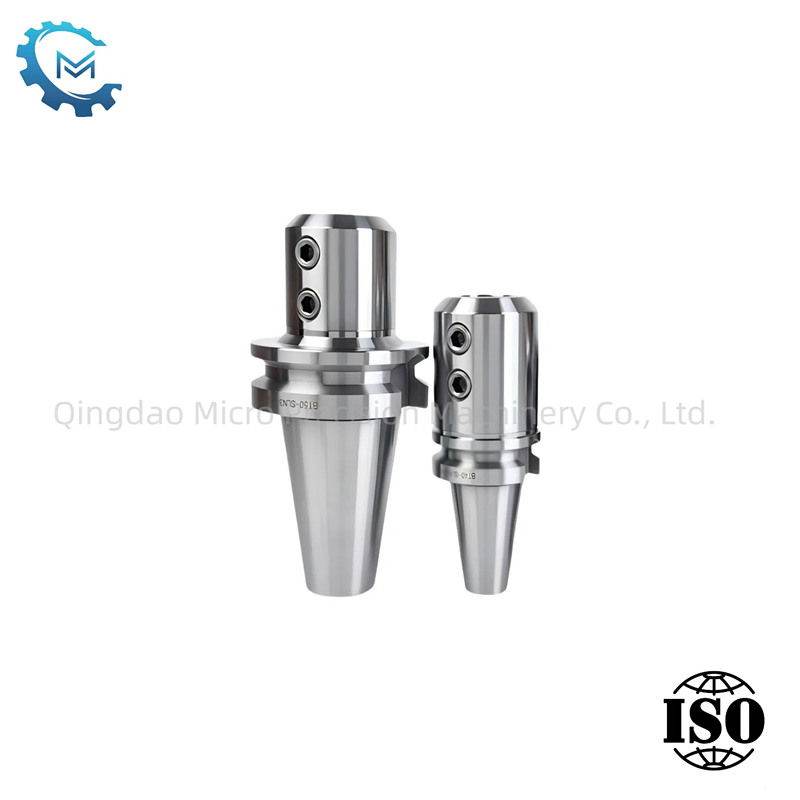

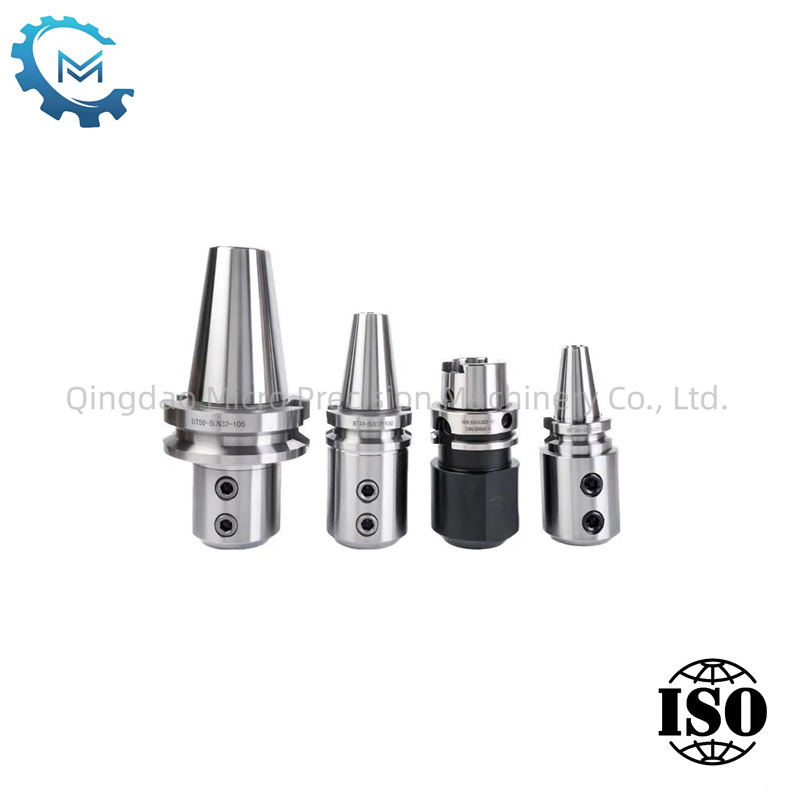

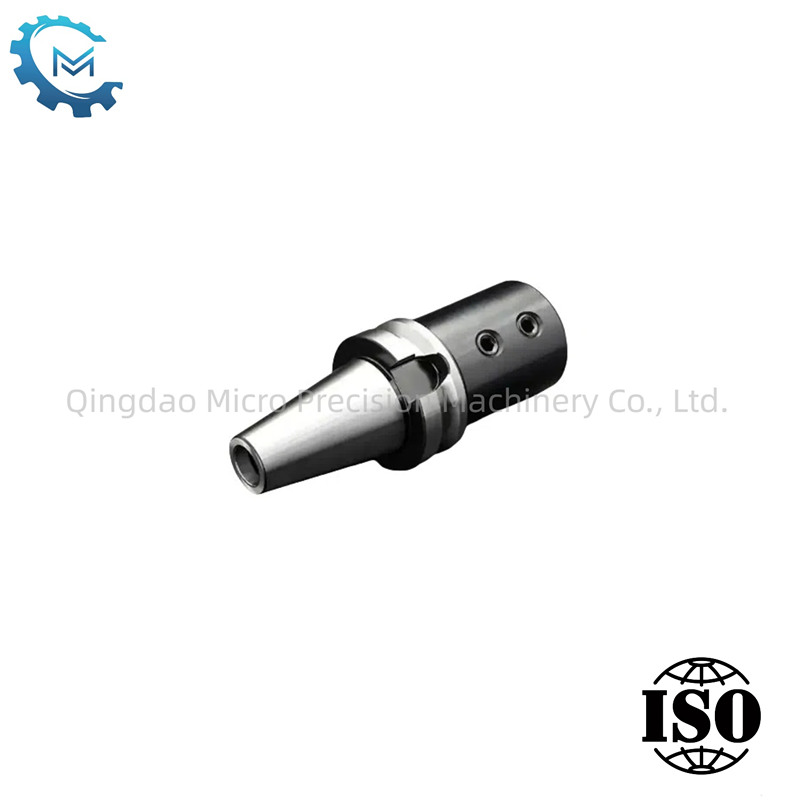

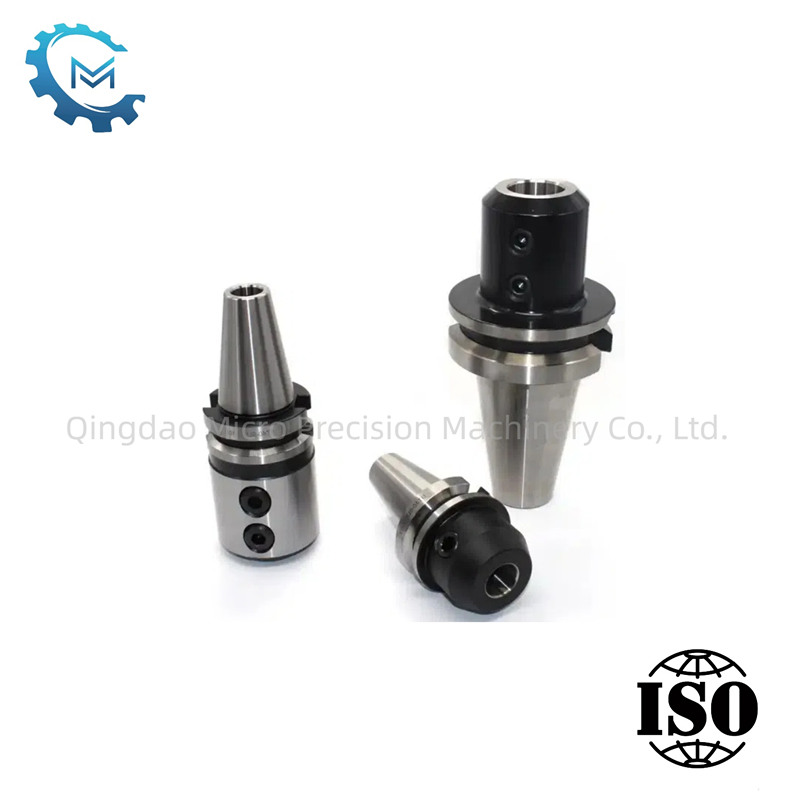

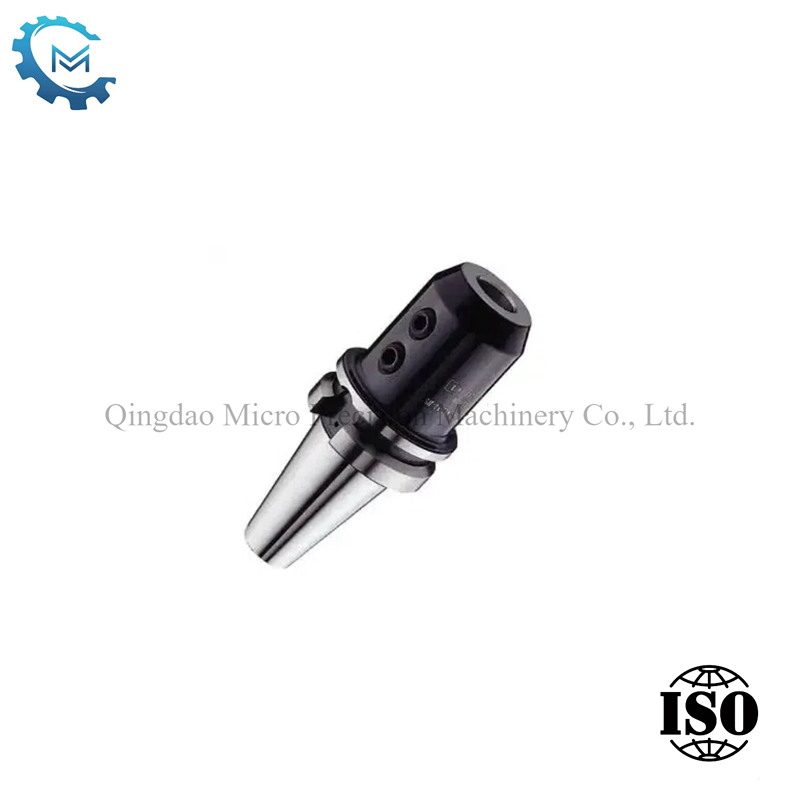

Porta utensile di blocco laterale

Il supporto per utensili di blocco laterale è un tipo comune di supporto per utensili da taglio, ampiamente utilizzato in varie macchine a CNC. È bloccato da viti di fissaggio da un lato, facile da smontarsi e assemblare, con alta precisione e forza di serraggio. È adatto a processi di taglio pesanti. Si chiama anche porta o adattatori di End Mill. Il titolare degli strumenti può essere personalizzato a diverse dimensioni come requisito del cliente.

Invia richiesta

Descrizione del prodotto

Il supporto per utensili di bloccaggio laterale protegge lo strumento di taglio stringendo le viti laterali, raggiungendo il blocco degli strumenti, si chiama anche supporti o adattatori di mulino. Viene utilizzato principalmente per la lavorazione ruvida di strumenti con gambi appiattiti, come esercitazioni e fresate. Questo supporto per strumenti è adatto per applicazioni che richiedono processi di fresatura ad alta velocità e ad alta precisione.

Parametri del prodotto:

Ordine n. Din69871.A × D-L1	L	D	D1	L2	L3	WT （kg）
Ordine n. Din69871.A × D-L1	L	D	D1	L2	L3	WT （kg）
Din69871.A30 × 6-50	97.8	25	31.75	18		0.58
Din69871.A30 × 8-50	97.8	28	31.75	18		0.64
Din69871.A30 × 10-50	97.8	35	31.75	20		0.72
Din69871.30 × 12-50	97.8	42	31.75	22.5		0.8
Din69871.30 × 16-63	110.8	48	31.75	24		0.96
Din69871.A40 × 6-50	118.4	25	44.45	18		0.92
Din69871.A40 × 8-50	118.4	28	44.45	18		0.96
Din69871.A40 × 10-50	118.4	35	44.45	20		2
Din69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
Din69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
Din69871.A40 × 16-63	131.4	48	44.45	24		1.2
Din69871.A40 × 18-63	131.4	50	44.45	24		1.2
Din69871.A40 × 20-63	131.4	52	44.45	25		1.32
Din69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
Din69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
Din69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
Din69871.50 × 6-63	164.75	25	69.85	18		3.3
Din69871.50 × 8-63	164.75	28	69.85	18		3.4
Din69871.A50 × 10-63	164.75	35	69.85	20		3.42
Din69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
Din69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
Din69871.A50 × 16-63	164.75	48	69.85	24		3.46
Din69871A50 × 18-63	164.75	50	69.85	24		3.48
Din69871.50 × 20-63	164.75	52	69.85	25		4.24
Din69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
Din69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
Din69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

Ottieni una citazione ora

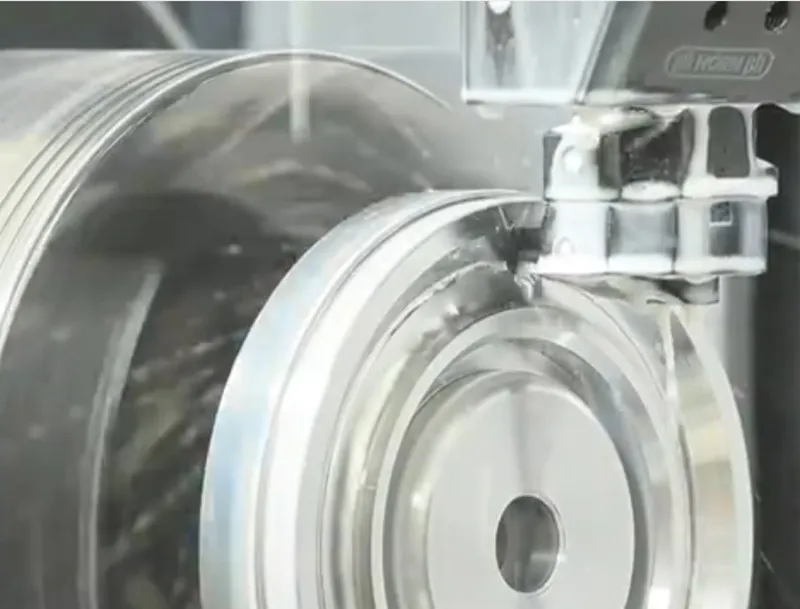

Processo di produzione per supporto per utensili a blocco laterale:

Il gambo conico anteriore e il foro interno posteriore del corpo del supporto per utensili sono lavorati per garantire l'accuratezza dimensionale e la rugosità della superficie soddisfano i requisiti. I fori filettati periferici del corpo del supporto per utensili siano lavorati, garantendo che la linea centrale dei fori filettati costituisca un certo angolo con la direzione radiale del foro interno, facilitando l'installazione delle viti di localizzazione.
