Serie di guarnizione dell'olio RS

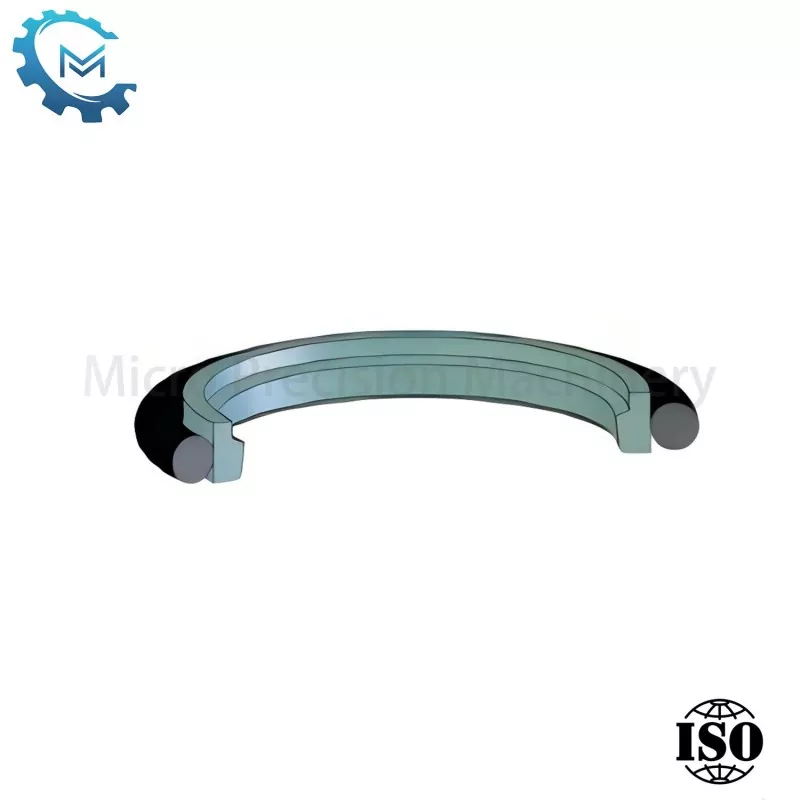

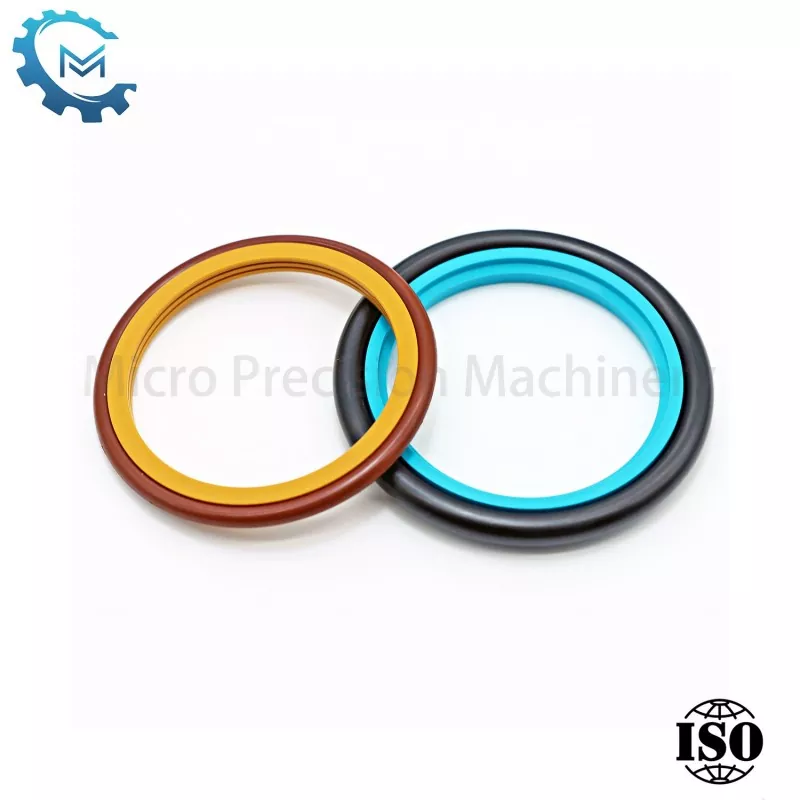

La serie RS TILE OLIO, nota anche come anello di tenuta a un senso di un senso a un senso a pistone, è composta da un anello PTFE in politetrafluoroetilene pieno anti-asciugatura e un anello di tenuta in gomma di tipo O. L'anello di tipo O fornisce elasticità per compensare l'usura dell'anello a gradino PTFE e ha solo un effetto di tenuta a senso unico.

Invia richiesta

Descrizione del prodotto

Le guarnizioni a recitazione singola per aste a pistoni nei cilindri idraulici sono componenti cruciali. Queste guarnizioni sono progettate per prevenire perdite di fluido in una direzione. Funzionano creando una barriera stretta tra l'asta del pistone e l'alloggiamento del cilindro.

L'installazione e la manutenzione adeguate di questi sigilli sono essenziali. L'ispezione regolare per usura e danni aiuta a garantire che il cilindro idraulico funzioni senza intoppi e senza perdita di fluidi. Quando si funzionano correttamente, le tenute a pistone a recitazione singola contribuiscono alle prestazioni complessive e all'affidabilità dell'attrezzatura idraulica.

Parametri del prodotto:

Caratteristiche della superficie del ritmo:

Fine	Rtmax (uno)	UK (UM)
SlidingSurface	≤2,5	0,05 - 0,3
Groovebottom	≤6.3	≤1.6
Grooveside	≤15	≤3


ShaftDiameter	BottomDiameter	Larghezza	Angolo arrotondato	Smax*			O-ring
DF8/H9	D1 H9	L+0,2	r	10mp	20mp	40mp	D1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
＞ 1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00

Ottieni una citazione ora

Materiali

- L'anello resistente all'usura è materiale composito in bronzo PTFE;

- L'o-ring è in gomma nitrile NBR o Gas in gomma FKM.

> Medio

Olio idraulico a base di petrolio generale, olio idraulico con glicole d'acqua, olio idraulico di emulsione in acque di olio.

Condizioni di lavoro (i seguenti valori limite non possono apparire contemporaneamente)

Pressione di lavoro: ≤50 MPA

Velocità operativa: ≤15 m/s

Temperatura di lavoro: -35 ℃ ~+200 ℃ (a seconda del materiale dell'o -ring)
