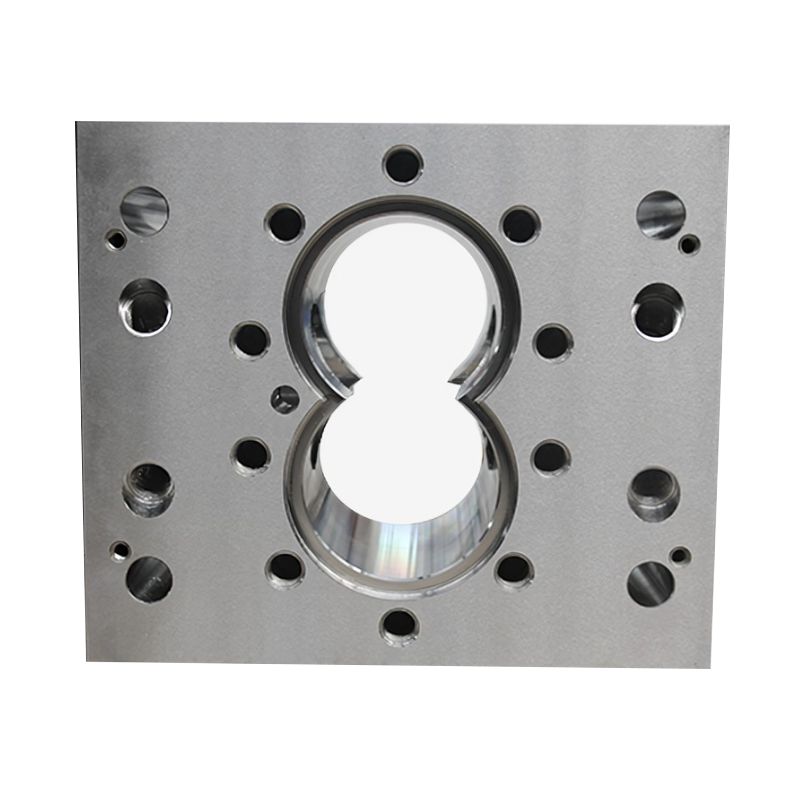

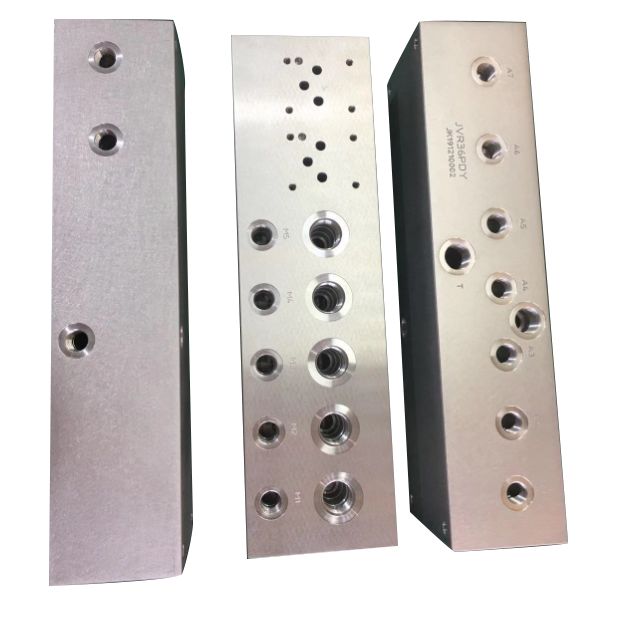

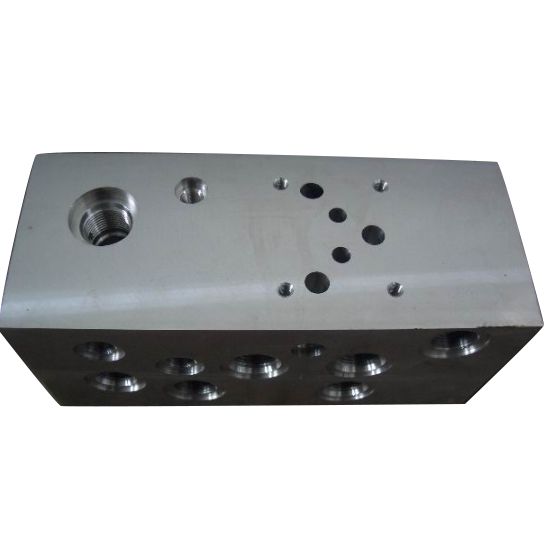

Blocco della valvola idraulica non standard

Blocchi di valvole idraulici personalizzati non standard Qingdao Micro Precision Machinery Co., Ltd. è un produttore specializzato nella progettazione e nella lavorazione di blocchi di valvole idrauliche non standard. Ci siamo concentrati sulla progettazione e sulla produzione di blocchi di valvole idrauliche da oltre 20 anni. I nostri prodotti hanno una stabilità estremamente elevata e anche il loro vantaggio di prezzo è molto ovvio. Coprendo la maggior parte dei mercati europei e americani.

Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

I materiali a blocchi di valvola idraulica non standard sono selezionati in acciaio n. 20, acciaio n. 45, forgiato, Q355D, ghisa e alluminio, ecc. Accetta materiali specificati dai clienti e forniscono ai clienti rapporti di test dei materiali di terze parti e report di rilevamento del difetto.

Ottieni una citazione ora

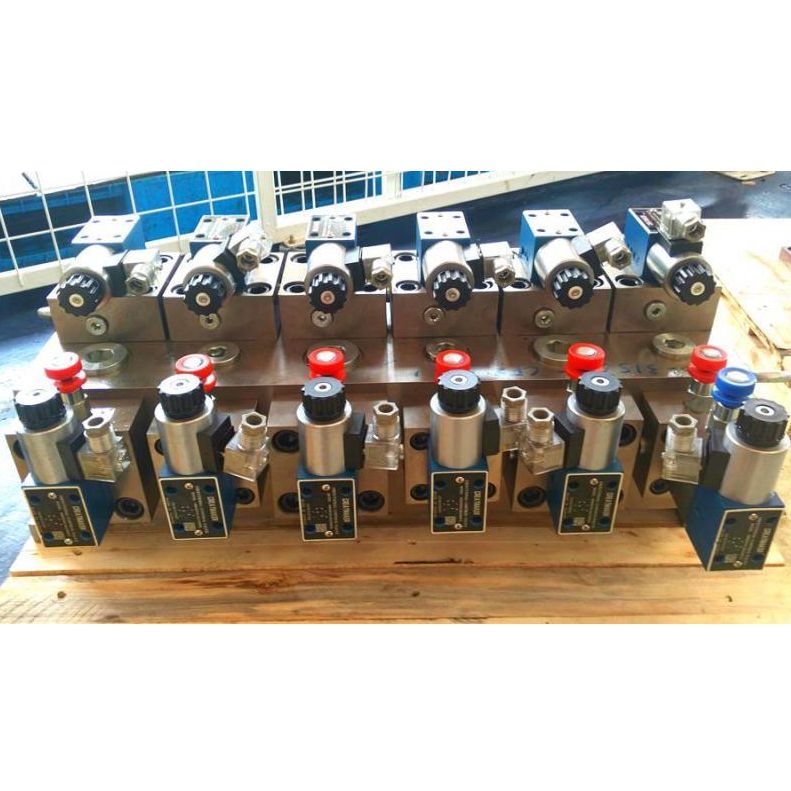

Layout rapido della valvola idraulica non standard:

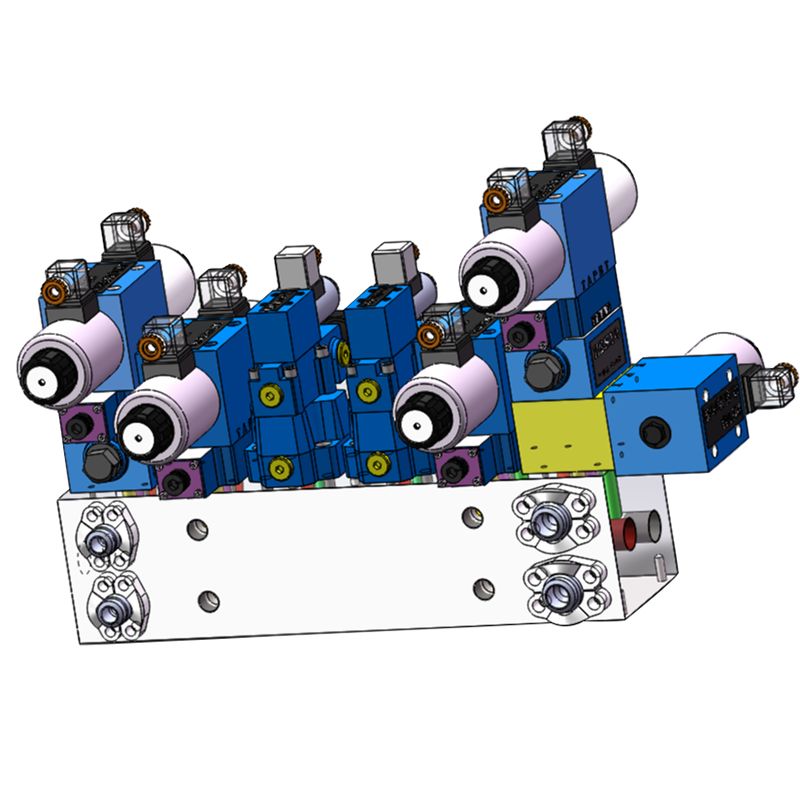

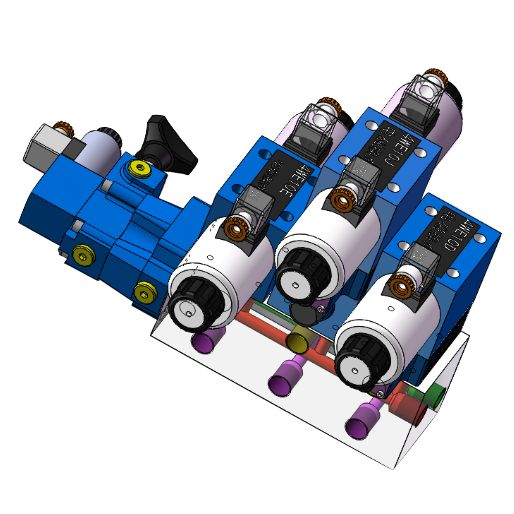

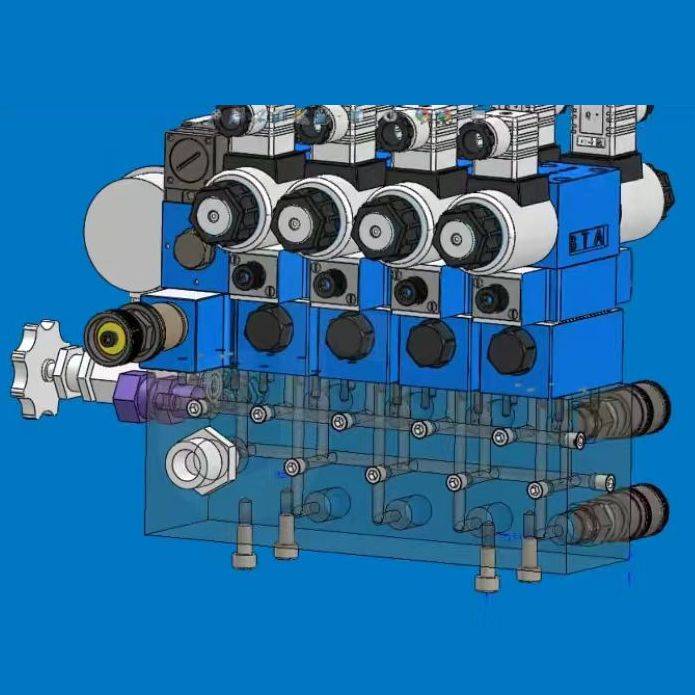

Quando si dispone di valvole idrauliche non standard, è necessario considerare se la direzione di installazione del corpo della valvola è ragionevole. Il nucleo della valvola dovrebbe trovarsi in direzione orizzontale per impedire al peso di sé del nucleo della valvola di influenzare la sensibilità della valvola. In particolare, la valvola di inversione deve essere organizzata orizzontale. La forma, la posizione e le dimensioni dei fori del petrolio pubblico del blocco della valvola idraulica non standard devono essere determinati in base ai requisiti di progettazione del sistema. Nel determinare i parametri di installazione di ciascun componente sul blocco della valvola idraulica non standard, dovremmo fare del nostro meglio per rendere i fori che devono essere collegati il ​​più ortogonali possibile, in modo che siano direttamente collegati e riducono i fori di processo non necessari. Poiché ogni componente ha più di due fori di petrolio e questi fori devono essere collegati ai fori di altri componenti e ai fori del petrolio pubblico sul blocco delle valvole idrauliche non standard, a volte non è possibile una connessione diretta, quindi il design deve essere necessario fori di processo. Il design del foro del blocco della valvola idraulica non standard consiste nel determinare il numero di fori di processo che devono essere aggiunti quando i fori sono collegati, il tipo e la dimensione della posizione dei fori di processo e il diametro del foro e la profondità del foro dei fori sul blocco della valvola idraulica non standard. I piccoli spessori delle pareti tra i canali chiusi devono essere controllati per la forza. Va notato che i fori delle viti di fissaggio dei componenti idraulici sul blocco della valvola idraulica non standard non si scontrano con i passaggi dell'olio e che il loro piccolo spessore della parete dovrebbe essere controllato per la forza, ecc.

Le dimensioni dei componenti idraulici installati su blocchi di valvole idraulici non standard non devono interferire tra loro. Le dimensioni geometriche del blocco della valvola considerano principalmente le dimensioni esterne di ciascun componente installato sul blocco della valvola, in modo che vi sia uno spazio di montaggio sufficiente tra i componenti. La distanza tra i componenti idraulici dovrebbe essere maggiore di 5 mm. L'elettromagnete sulla valvola di inversione, la valvola pilota sulla valvola di pressione e il manometro di pressione possono essere adeguatamente estesi oltre il piano di installazione del blocco di regolazione, che può ridurre le dimensioni del blocco della valvola. Ma fai attenzione a non lasciare che le parti sporgenti si scontrano con altre parti.

Cose da notare durante la progettazione di blocchi di valvole idrauliche non standard:

1. Nella progettazione di blocchi di valvole idraulici non standard, il circuito dell'olio dovrebbe essere il più semplice possibile e i fori profondi, i fori inclinati e i fori di processo dovrebbero essere ridotti al minimo. Il diametro del foro nel blocco della valvola deve corrispondere alla portata. Particolare attenzione dovrebbe essere prestata ai fori interconnessi per garantire un'area di flusso sufficiente. Presta attenzione alla direzione e alla posizione dell'ingresso e dell'olio. Dovrebbe corrispondere al layout complessivo del sistema e al modulo di connessione del tubo e prendere in considerazione l'artigianato dell'operazione di installazione, devono essere garantite i requisiti di installazione verticale o orizzontale per soddisfare i requisiti dopo l'installazione.

2. Per i componenti che devono essere regolati durante il lavoro, durante la progettazione della comodità del funzionamento e dell'osservazione. I componenti regolabili come le valvole di overflow e le valvole di controllo della velocità devono essere impostati in una posizione in cui la maniglia di regolazione è facile da usare.

3. Componenti e componenti chiave che richiedono una manutenzione frequente, come valvole proporzionali e valvole a servo, devono essere posizionati sopra o all'esterno del blocco della valvola per facilitare lo smontaggio e il montaggio. Inoltre, un numero sufficiente di punti di misurazione della pressione dovrebbe essere impostato nella progettazione del blocco della valvola per il debug del blocco della valvola. Per i blocchi delle valvole che pesano più di 30 kg, è necessario fornire fori di vite di sollevamento. Tuttavia, sulla premessa di soddisfare i requisiti di utilizzo, il volume del blocco della valvola deve essere mantenerlo il più piccolo possibile.
