Come si sceglie un cilindro idraulico che non perda, non si sposti o non si guasti presto?

Estratto dell'articolo

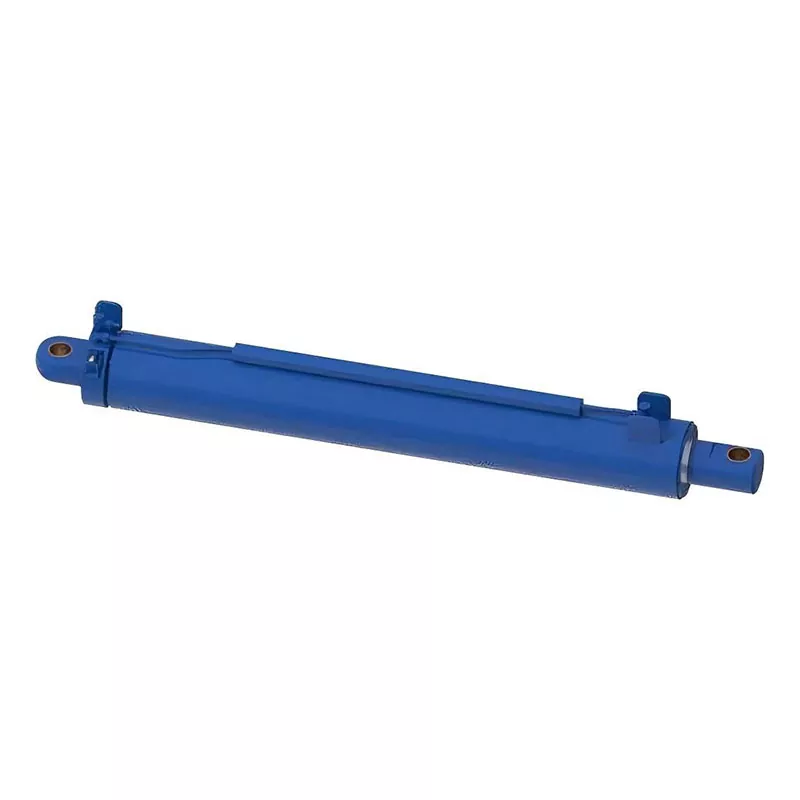

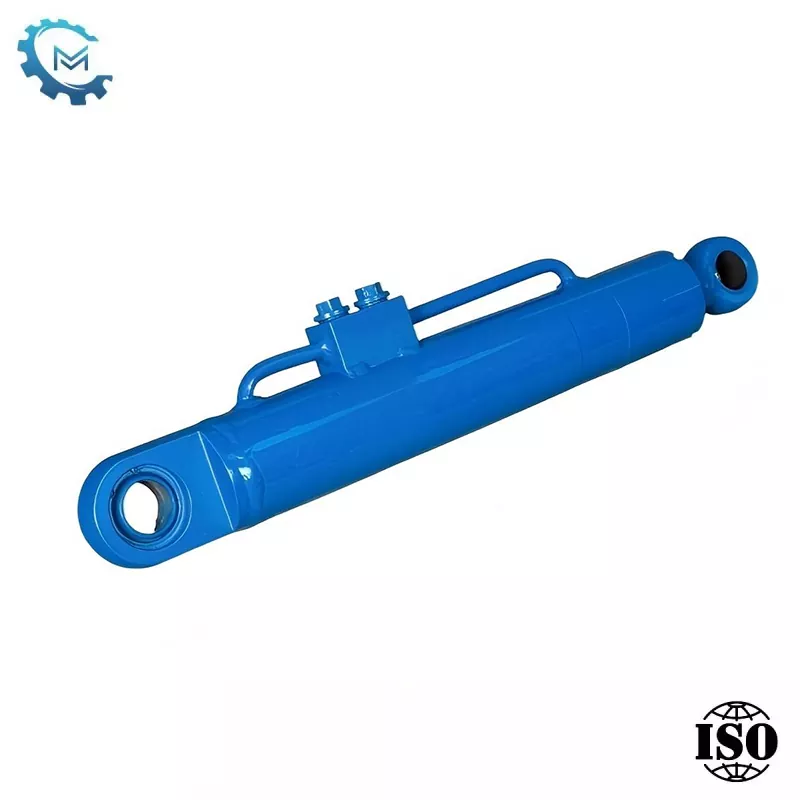

A Cilindro idraulicosembra semplice dall'esterno, ma la maggior parte dei "guasti misteriosi" derivano da alcuni errori prevedibili: il cilindro è dimensionato per la pressione ma non per il carico laterale, le guarnizioni non corrispondono alla temperatura dell'olio e al livello di contaminazione, la finitura dello stelo non è adatta alla corrosione o la geometria di montaggio costringe il cilindro a combattere la macchina invece di muoversi con essa.

Questa guida suddivide il problema in decisioni pratiche da prendere prima dell'acquisto e controlli semplici da eseguire quando la bombola è già installata. Imparerai come dimensionare la forza e la velocità, scegliere il giusto tipo di costruzione, prevenire perdite e derive, ridurre i tempi di fermo e impostare una routine di manutenzione che corrisponda effettivamente alle condizioni di lavoro reali.

Sommario

• Contorno
• I punti critici più comuni dei clienti
• Nozioni di base sul cilindro idraulico senza lanugine
• Lista di controllo della selezione che impedisce rimpianti
• Dimensionamento di forza, velocità e stabilità
• Scegliere il tipo di cilindro giusto
• Perdite, deriva, punteggio e cicli lenti
• Tabella per la risoluzione dei problemi
• Piano di manutenzione che si adatta alla realtà
• Lavorare con un produttore
• Domande frequenti
• Passaggio successivo

Contorno

1. Identifica il guasto che stai cercando di evitare (perdite, deriva, aste piegate, risposta lenta, corrosione).
2. Confermare le condizioni dell'applicazione (direzione del carico, frequenza del ciclo, tipo di olio, contaminazione, temperatura, ambiente).
3. Dimensionare il cilindro in base alla forzaEstabilità (rischio di instabilità e carico laterale).
4. Seleziona la costruzione e la sigillatura che corrispondono alla tua realtà, non allo scenario ideale della brochure.
5. Definire i test di accettazione e gli intervalli di manutenzione prima della spedizione del cilindro.

I punti critici più comuni dei clienti

Cerchiamo di essere schietti:la maggior parte dei problemi ai cilindri non sono “sfortuna”. Sono una discrepanza tra le ipotesi di progettazione del cilindro e il comportamento effettivo della macchina.

• Ansia da perdite:le perdite esterne creano confusione e causano problemi di sicurezza; le perdite interne rubano forza e velocità.
• Deriva della posizione:il cilindro “striscia” sotto carico, rovinando la precisione e creando un ciclo di riaggiustamento costante.
• Movimento instabile:Stick-slip, vibrazioni o tempi di ciclo incoerenti uccidono la produttività e la fiducia.
• Rottura prematura della tenuta:le guarnizioni si induriscono, si gonfiano o si frantumano perché la temperatura dell'olio, gli additivi o la contaminazione sono stati sottovalutati.
• Danni allo stelo e corrosione:vaiolature o rigature si trasformano in danni alle guarnizioni, quindi perdite e infine tempi di inattività.
• Vestibilità sbagliata:le dimensioni di montaggio sono vicine ma non corrette, causando carico laterale, disallineamento e usura precoce.

Se qualcuno di questi ti sembra familiare, la soluzione inizia con la specificazione delle condizioni operative.

Nozioni di base sul cilindro idraulico senza lanugine

A Cilindro idraulicoconverte l'energia idraulica in movimento lineare attraverso la pressione che agisce sull'area del pistone. Questa è la frase da manuale. La parte utile è ciò che implica:

• La forza dipende dalla pressione e dall'area:foro più grande = più forza alla stessa pressione.
• La velocità dipende dal flusso e dall'area:più flusso = movimento più veloce; alesaggio più grande = movimento più lento a parità di flusso.
• La stabilità dipende dal diametro dello stelo, dalla lunghezza della corsa e dalla direzione del carico:corse lunghe e carichi di compressione aumentano il rischio di instabilità.
• La durata dipende dalla tenuta, dalla finitura superficiale, dall'allineamento e dal controllo della contaminazione:la maggior parte dell'usura è prevenibile.

Punti chiave:non puoi scegliere un cilindro solo in base ad alesaggio e corsa. Scegli un componente del sistema che deve corrispondere alla pressione, al flusso, al percorso del carico, all'ambiente e alla realtà della manutenzione.

Lista di controllo della selezione che impedisce rimpianti

Prima di richiedere un preventivo o approvare un disegno, raccogli questi dettagli. Se un fornitore non li richiede, non è “efficiente”, è un segnale di allarme.

• Caso di carico:carico massimo, carico tipico e se il carico è di trazione, compressione o alternato.
• Corsa e lunghezza retratta:compresi i vincoli di installazione e il gioco di fine corsa.
• Stile di montaggio:perno-perno, flangia, perno, forcella, montaggio su piede o geometria personalizzata.
• Rischio di carico laterale:qualsiasi forza fuori asse, disallineamento o momento flettente durante la corsa.
• Pressione di esercizio:normale e di picco (i picchi contano).
• Velocità richiesta:Obiettivi di velocità di estensione e retrazione, più frequenza del ciclo.
• Tipo di olio e intervallo di temperatura:gli avviamenti a freddo e il funzionamento continuo a caldo richiedono scelte di tenuta diverse.
• Ambiente:polvere, fango, nebbia salina, prodotti chimici di lavaggio, raggi UV esterni o particelle abrasive.
• Esigenze di mantenimento della posizione:è necessaria una deriva minima sotto carico statico?
• Aspettative di servizio:intervalli di manutenzione pianificati e se è necessaria la sostituzione della guarnizione sul campo.

Scorciatoia pratica:se il cilindro deve sopravvivere in condizioni difficili, prevedere subito un budget per una migliore protezione dello stelo e una tenuta più intelligente o per i tempi di inattività successivi.

Dimensionamento di forza, velocità e stabilità

Forza:Un cilindro che "quasi" soddisfa i requisiti di carico si sentirà debole durante i picchi reali (carichi da impatto, attrito, cadute di pressione, variazioni di temperatura). Vuoi un margine che si adatti alla tua tolleranza al rischio, non un calcolo sottile come un rasoio.

Velocità:Se si dimensiona solo per la forza, è possibile che si rallenti accidentalmente la macchina. La velocità è determinata dal flusso disponibile della pompa e dall’area effettiva del cilindro. Questo è il motivo per cui due cilindri con la stessa corsa possono avere tempi di ciclo molto diversi.

Stabilità:I cilindri a corsa lunga sottoposti a carico di compressione possono deformarsi come una colonna sottile. Una canna più grande (o una diversa disposizione di montaggio) può fare la differenza tra “anni di buon funzionamento” e “perché la mia canna è leggermente a forma di banana”.

• Se vedi che l'asta si piega:spesso si tratta di disallineamento o carico laterale, non solo "troppo piccolo".
• Se vedi solo l'estensione lenta:controllare i limiti di flusso, il dimensionamento della valvola o l'eccessiva contropressione.
• Se vedi la deriva:sospettare perdite interne, valvole di mantenimento del carico o effetti di dilatazione termica.

Scegliere il tipo di cilindro giusto

Esistono molti tipi di cilindri, ma la maggior parte delle decisioni industriali si riducono alla durata, alla facilità di manutenzione e alla durezza dell'applicazione.

• Cilindri a tiranti:comune nelle apparecchiature industriali; più facile da manutenere; buono per ambienti controllati.
• Cilindri saldati:compatto e robusto; spesso preferito nei macchinari mobili e pesanti.
• Cilindri telescopici:corsa lunga in una breve lunghezza retratta; ottimo per lo scarico e il sollevamento dove lo spazio è limitato.
• Doppio effetto vs. semplice effetto:il doppio effetto dà il controllo in entrambe le direzioni; il funzionamento a semplice effetto si basa sulla forza esterna (gravità/molla) per il ritorno.

Regola di corrispondenza:quanto più l'ambiente è accidentato e maggiori sono i carichi d'urto, tanto più si dovrebbe favorire una costruzione robusta, una forte protezione dell'asta e una tenuta progettata per la contaminazione.

Perdite, deriva, punteggio e cicli lenti

Perdite esternedi solito derivano da guarnizioni dello stelo usurate, raschiatori danneggiati, cattive condizioni della superficie dello stelo o disallineamento dell'installazione che “mastica” le guarnizioni. Riparare la perdita senza risolvere la causa è il modo in cui si finisce per sostituire le guarnizioni ancora e ancora.

Perdita interna(bypass della guarnizione del pistone) è subdolo: il cilindro si muove, ma non può trattenere o creare forza. Noterai una deriva sotto carico, una portanza debole o la necessità di "rabboccare" costantemente la pressione. Le perdite interne possono anche aumentare la temperatura dell'olio perché l'energia viene sprecata sotto forma di calore.

Punteggio dell'astaè spesso causato da contaminazione (particelle abrasive), pulizia inadeguata o cavità di corrosione. Una volta iniziato il punteggio, la vita della foca diminuisce rapidamente. Questo è il motivo per cui la qualità della finitura delle aste e il controllo della contaminazione sono ancora più importanti di quanto le persone si aspettino.

Cicli lentipuò essere un problema del cilindro, ma molte volte è legato al sistema: restrizioni di flusso, dimensionamento della valvola, filtri intasati o contropressione eccessiva. Un buon processo di risoluzione dei problemi separa la “meccanica del cilindro” dal “comportamento del circuito idraulico”.

Tabella per la risoluzione dei problemi

Piano di manutenzione che si adatta alla realtà

Il miglior piano di manutenzione è quello che il tuo team seguirà effettivamente.Ecco una routine semplice e adatta al campo che protegge il tuoCilindro idraulicoinvestimento.

• Controlli giornalieri o su turni:cercare un nuovo film d'olio sulle aste, rumori insoliti e cambiamenti nella velocità del ciclo.
• Pulizia settimanale:pulire le aste prima della retrazione in ambienti sporchi; ispezionare i labbri del tergicristallo per eventuali strappi.
• Ispezione mensile:controllare i perni di montaggio, le boccole e qualsiasi gioco che possa creare carico laterale.
• Disciplina sanitaria del petrolio:mantenere i filtri nei tempi previsti; trattare la contaminazione come un “moltiplicatore dell’usura”.
• Consapevolezza della temperatura:il surriscaldamento indurisce le guarnizioni e accelera le perdite; indagare sulle temperature elevate ricorrenti.
• Trigger di ricostruzione pianificata:non aspettare guasti catastrofici: definisci limiti accettabili di perdite e derive.

Piccola abitudine, grande profitto:mantenere le superfici delle aste protette durante lo stoccaggio e il trasporto. Molti casi di perdite "nuovi di zecca" iniziano con un danno all'asta prima dell'installazione.

Lavorare con un produttore

Quando i tempi di inattività sono costosi, “acquistare un cilindro” non è l’obiettivo:ottenere un movimento affidabile nel tempoÈ. Ecco perché un buon produttore dovrebbe supportare qualcosa di più delle semplici dimensioni.

AQingdao Micro Precision Machinery Co., Ltd., molti clienti arrivano con una storia comune: il cilindro che hanno utilizzato “sulla carta” rispettava l'alesaggio e la corsa, ma si è guastato presto perché l'applicazione era più dura del previsto. La soluzione pratica è solitamente una combinazione di un migliore supporto per l'allineamento, guarnizioni e raschiatori migliorati, protezione della superficie dello stelo e test di accettazione che corrispondano alla pressione operativa e al ciclo di lavoro reali.

• Conferma del disegno che impedisce il disadattamento:geometria di montaggio, dimensioni dei perni e accumuli di tolleranza.
• Decisioni sui materiali e sulla superficie che prevengono la corrosione e le rigature:opzioni di protezione dell'asta adattate all'ambiente.
• Test che creano fiducia:mantenimento della pressione, controlli delle perdite e verifica della regolarità funzionale.
• Pensiero del servizio:disponibilità delle parti e design di facile ricostruzione laddove è richiesta la manutenzione sul campo.

In conclusione:il “giusto”Cilindro idraulicoè quello progettato in base al percorso di carico, al livello di contaminazione e alle aspettative di operatività, non solo una scheda tecnica.

Domande frequenti

D: Perché un cilindro idraulico va alla deriva anche quando non ci sono perdite esterne?

UN:La deriva è spesso causata da perdite interne attraverso le guarnizioni dei pistoni, perdite dalle valvole o effetti termici che modificano l'equilibrio della pressione. Un test di isolamento controllato può aiutare a separare il bypass del cilindro dai problemi del circuito.

D: Qual è il modo più veloce per ridurre i guasti alle guarnizioni?

UN:Focus sul controllo della contaminazione e sulla protezione delle aste. Un buon tergicristallo, olio pulito e una superficie dello stelo che resiste alla vaiolatura fanno di più per la durata delle guarnizioni rispetto alla sostituzione ripetuta dei kit di guarnizioni.

D: Un foro più grande è sempre meglio?

UN:Un diametro maggiore aumenta la forza, ma può ridurre la velocità (allo stesso flusso della pompa), aumentare i costi e modificare la dinamica del sistema. Il dimensionamento corretto bilancia forza, velocità, stabilità ed efficienza.

D: Come faccio a sapere se il carico laterale danneggia il mio cilindro?

UN:Indizi comuni includono usura irregolare delle guarnizioni, rigature dell'asta su un lato, danni alla boccola e perdite ricorrenti subito dopo la ricostruzione. Il disallineamento e i momenti flettenti sono i tipici colpevoli.

D: Cosa provoca il movimento a scatti?

UN:Le cause più frequenti sono l'aria nel sistema, la contaminazione, la lubrificazione incoerente delle guarnizioni e il comportamento instabile della valvola. Le procedure di spurgo e i controlli della pulizia dell'olio di solito rivelano il problema.

D: Posso standardizzare le bombole su macchine diverse per semplificare l'inventario?

UN:A volte sì, ma solo se i casi di carico e la geometria di montaggio sono veramente compatibili. Standardizzare il cilindro sbagliato può aumentare i costi legati ai tempi di inattività.

Passaggio successivo

Se stai selezionando un nuovoCilindro idraulicoo per la risoluzione dei problemi di perdite, deriva o movimento instabile, la mossa più efficiente è adattare il design del cilindro alle condizioni operative reali: direzione del carico, ciclo di lavoro, temperatura dell'olio, livello di contaminazione e allineamento di montaggio.

Desideri una decisione più rapida, più chiara e con meno sorprese? Condividi le basi della tua applicazione (carico, corsa, montaggio, pressione, ambiente) eQingdao Micro Precision Machinery Co., Ltd.può aiutarti a restringere le opzioni più sicure e a definire test pratici di accettazione prima della produzione. Quando sei pronto, contattaci per ottenere un preventivo e una raccomandazione tecnica che dia priorità al tempo di attività.
