Qual è la struttura di base di una morsa? Come mantenere e una morsa?

Introduzione

Come professionista di elaborazione meccanica, ilVise dello strumento CNCè uno degli strumenti indispensabili nel nostro lavoro quotidiano. Ha un ruolo importante nel serraggio, nell'elaborazione e nell'assemblaggio delle parti.

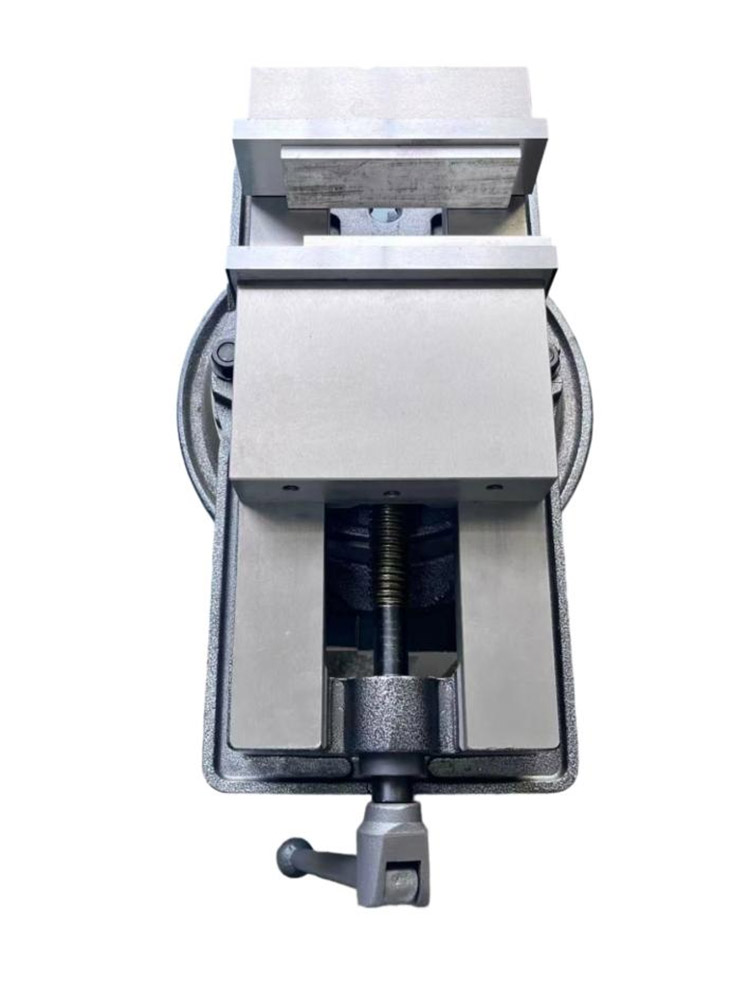

1.La struttura di base della molla di fresatura

(1) Il corpo della mascella

Il corpo della mascella è generalmente realizzato in ghisa o acciaio ad alta resistenza. Non solo fornisce una base di montaggio per altri componenti, ma porta anche la forza di serraggio e varie sollecitazioni durante l'elaborazione.

(2) Jaws fisso e mascelle mobili

Le mascelle fisse e le mascelle mobili vengono utilizzate per bloccare il pezzo. Le mascelle fisse sono installate su un lato del corpo della mascella, mentre le mascelle mobili sono collegate al corpo della mascella attraverso una vite. La mascella mobile può muoversi lungo la guida guida del corpo della mascella guidata dalla vite per ottenere il bloccaggio o l'allentamento del pezzo.

(3)Screw and nut

La vite è installata all'interno del corpo della mascella, un'estremità è collegata alla mascella mobile e l'altra estremità si estende dal corpo della mascella per formare una maniglia. Ruotando la maniglia, la vite spinge la mascella mobile a muoversi per ottenere l'azione del serraggio o dell'allentamento.

(4) Guide Rail

La guida guida è la pista su cui si muove la mascella mobile, di solito situata sul lato del corpo della mascella. L'accuratezza e la qualità della superficie della guida guida influenzano direttamente la stabilità mobile e l'accuratezza del serraggio della mascella mobile.

(5) base

La base è la parte di supporto della morsa, generalmente progettata per essere rotabile, in modo che l'operatore possa regolare la direzione del pezzo secondo necessità.

2. Manutenzione della morsa macchina

(1) Pulizia

Dopo ogni uso, pulire ilviceCorpo, mascelle, rotaie a vite e guida con un panno pulito per rimuovere i limature di ferro, i residui di polvere e olio lasciati durante la lavorazione. Soprattutto le mascelle, se sono rimasti i documenti di ferro, potrebbe graffiare la superficie del pezzo quando si stringe il pezzo la prossima volta.

(2) lubrificazione

Mantenere la morsa lubrificata è la chiave per estendere la sua durata di servizio. Applicare una quantità adeguata di olio lubrificante alla vite e guida regolarmente. L'olio lubrificante non può solo ridurre l'attrito tra le parti, ma anche impedire la ruggine.

(3) Controllare la vite e il dado

Controllare regolarmente l'adattamento della vite e del dado. Se si trova la vite per ruotare senza intoppi o ci sono segni di allentamento, regolare o sostituire il dado in tempo. L'accuratezza di adattamento della vite e del dado influisce direttamente sulla forza di serraggio e la flessibilità operativa della morsa, quindi non può essere ignorata.

(4) Controllare la base

La stabilità della base è fondamentale per l'effetto dell'uso della morsa. Se i bulloni di montaggio della base si trovano allentati, stringerli in tempo. Allo stesso tempo, controlla se la funzione di rotazione della base è normale. Se la rotazione non è liscia, pulire la polvere e i detriti all'interno della base e applicare olio lubrificante dove necessario.

Conclusione

La morsa della macchina è uno strumento molto importante inElaborazione della macchina utensile CNC. La sua struttura di base è semplice ma potente, quindi la manterremo e lo useremo attentamente. Spero che la nostra esperienza e abilità possano essere utili.
