La valvola di sicurezza dovrebbe essere installata prima o dopo la valvola di ritegno?

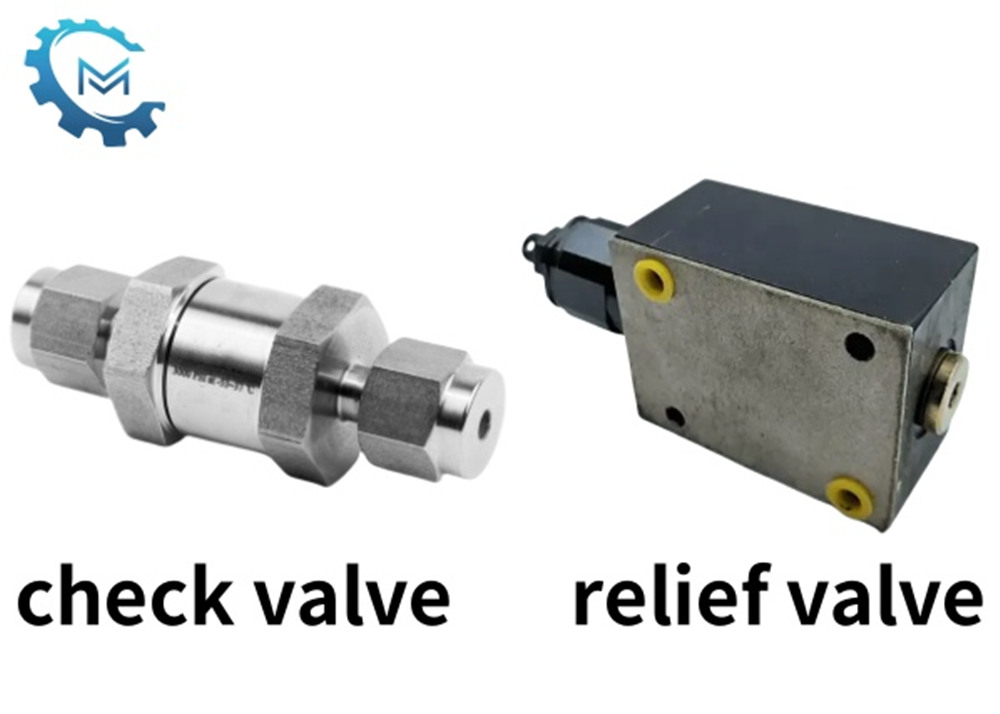

Come produttore di apparecchiature idrauliche, pensiamo spesso all'ordine di installazione delle valvole di soccorso e alle valvole di controllo durante la progettazione di sistemi idraulici. Entrambe le valvole svolgono un ruolo importante nei sistemi idraulici. La valvola di sicurezza viene utilizzata principalmente per proteggere il sistema dai danni causati da una pressione eccessiva, mentre la valvola di ritegno viene utilizzata per prevenire il flusso inverso di olio.

Perché la valvola di rilievo è spesso a monte delValvola di controllo?

Quando la valvola di sicurezza viene utilizzata come valvola di controllo della pressione principale del sistema, è generalmente collegata in parallelo all'uscita della pompa idraulica e prima della valvola di ritegno. Al momento, la valvola di soccorso monitora direttamente e limita la pressione di uscita della pompa per evitare una pressione eccessiva causata da improvvise variazioni di carico o blocco del sistema e proteggere la sicurezza della pompa e della tubazione. Questa regola di ferro deriva dalla logica di sicurezza del nucleo del sistema idraulico: la produzione di olio di pressione dalla pompa dell'olio può entrare nel circuito dell'attuatore controllato solo dalla valvola di ritegno dopo aver passato attraverso la valvola di sicurezza. Questo layout garantisce che quando la pressione del sistema supera il valore impostato, la valvola di soccorso può guidare immediatamente il flusso in eccesso al serbatoio dell'olio per evitare aumenti di pressione che danneggiano i condutture o i componenti.

Eccezioni per situazioni speciali

In determinate condizioni di lavoro, la valvola di overflow deve essere posizionata dopo la valvola di ritegno. Ad esempio, in un circuito di bloccaggio idraulico, è spesso richiesta una valvola di overlow indipendente dietro il dispositivo di bloccaggio composto da due valvole di ritegno controllate idraulicamente. Questo design non solo garantisce il blocco affidabile dell'attuatore, ma può anche controllare in modo indipendente la pressione dell'impatto durante lo sblocco.

Un altro esempio è il circuito di alimentazione dell'olio di alcuni accumulatori. Quando è necessario proteggere i componenti a valle dell'accumulatore, la valvola di overflow deve essere installata dopo la valvola di ritegno. Al momento, la valvola di ritegno può impedire all'energia dell'accumulatore di scorrere indietro, mentre la successiva valvola di overflow monitora la pressione della camera di lavoro in ogni momento, formando un meccanismo a doppia protezione.

Conclusione

Come aBlocco valvolaProduttore, siamo ben consapevoli che la corretta selezione della sequenza di installazione delle valvole di soccorso e delle valvole di ritegno è cruciale per il funzionamento stabile del sistema idraulico e la protezione dei componenti. Durante la progettazione di un sistema idraulico, considereremo in modo completo l'equilibrio dell'intero sistema idraulico in base alle esigenze specifiche e agli scenari di applicazione del sistema e selezioneremo correttamente la sequenza di installazione per garantire che il sistema idraulico possa funzionare in modo sicuro ed efficiente.
