Quali sono i principi di progettazione dei blocchi delle valvole?

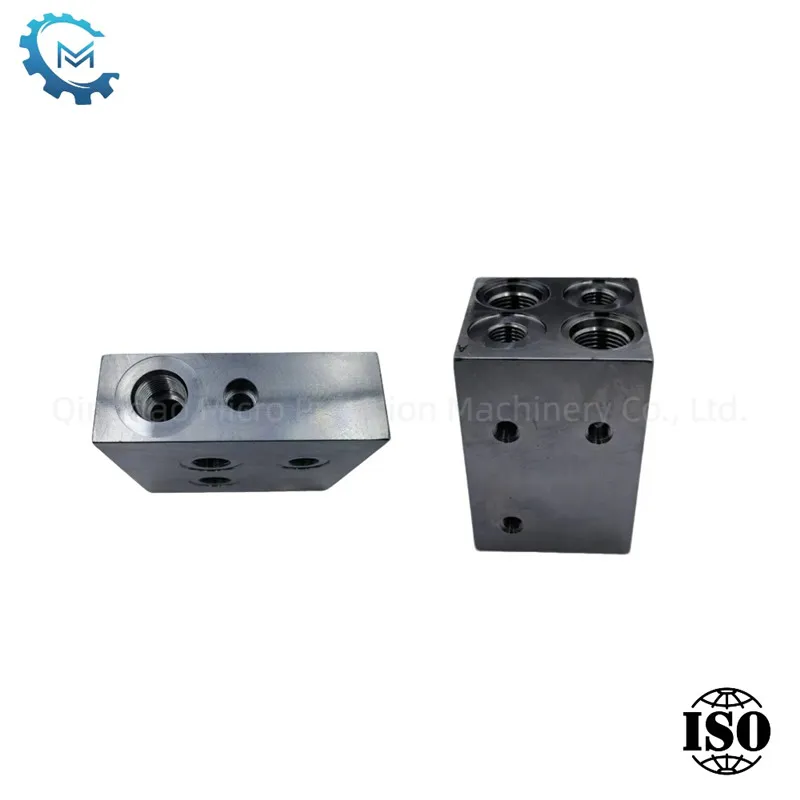

Il design diBlocchi di valvole idraulicheè un lavoro complesso e delicato, che richiede una considerazione completa dei requisiti funzionali del sistema, del layout strutturale, della tecnologia di elaborazione e di altri aspetti. I seguenti sono i principi principali che devono essere seguiti nella progettazione di blocchi di valvole idrauliche riassunti daQingdao Micro Precision Machinery Co., Ltd.Basato su molti anni di esperienza.

1. Integrazione del sistema e corrispondenza delle funzioni

Il primo principio di progettazione del blocco delle valvole è che il suo circuito di olio deve essere rigorosamente rispettato i requisiti del diagramma schematico del sistema idraulico. Prima di progettare, chiariremo quali circuiti di olio possono essere integrati per ottenere la semplificazione e la compattezza del sistema. Allo stesso tempo, il numero di componenti contenuti nel blocco della valvola dovrebbe essere moderato per evitare un volume eccessivo del blocco della valvola a causa di troppi componenti.

2. Layout e installazione dei componenti

Prestiamo attenzione ai dettagli di layout e di installazione dei componenti idraulici. La spaziatura minima tra i componenti dovrebbe superare i 5 mm per evitare interferenze reciproche. Allo stesso tempo, componenti come la valvola pilota della valvola di inversione, la valvola di pressione e il manometro della pressione possono essere adeguatamente estesi al di fuori del piano di installazione del blocco della valvola per ridurre il volume complessivo. Inoltre, il nucleo della valvola dovrebbe essere sempre installato in direzione orizzontale per evitare di influenzare la sua sensibilità e le prestazioni operative a causa del proprio peso.

3. Design del canale e ottimizzazione dei fluidi

Il design del canale delBlocco valvolaè cruciale. Il design del canale dovrebbe essere il più semplice possibile, evitando fori profondi e fori inclinati per ridurre la difficoltà di elaborazione e la perdita di resistenza al flusso. Raccomandiamo una portata di tubazioni di lavoro di 8 m/s e una portata della pipeline di ritorno di 4 m/s. Inoltre, la struttura dei fori che si intersecano dovrebbe adottare una struttura a forma di T ed evitare una struttura a forma di croce per facilitare il debuster e prevenire la deposizione contaminante.

4. Forza e affidabilità

La forza e l'affidabilità del blocco della valvola sono il nucleo del design. Lo spessore minimo della parete tra i fori ciechi deve essere rigorosamente verificato per assicurarsi che non si rompano a causa della concentrazione di stress ad alta pressione. Per i blocchi delle valvole in ghisa, la distanza tra le pareti di due fori adiacenti non dovrebbe essere inferiore a 5 mm; Per i blocchi delle valvole in acciaio forgiato, la spaziatura dei fori non dovrebbe essere inferiore a 3 mm. Inoltre, dovrebbe essere prestata particolare attenzione alla progettazione dei fori delle viti di fissaggio in modo che non si scontrassero con il canale dell'olio per evitare perdite o guasti al blocco della valvola a causa di uno spessore di parete troppo piccolo.

Conclusione

AQingdao Micro Precision Machinery Co., Ltd., Ci impegniamo sempre a fornire ai clienti prodotti a blocchi di valvola idraulica ad alte prestazioni e ad alta affidabilità attraverso principi di progettazione scientifica e un rigoroso controllo di qualità. Riteniamo che solo considerando pienamente ogni dettaglio nella fase di progettazione possiamo ottenere un funzionamento efficiente e una stabilità a lungo termine del sistema in applicazioni pratiche.
