Come selezionare il blocco valvole?

ILBlocco valvolaè un componente chiave nei sistemi idraulici e nei sistemi di controllo dei fluidi industriali. La correttezza della sua selezione è direttamente correlata alle prestazioni, all'affidabilità e all'economia del sistema. Al fine di migliorare l'efficienza del lavoro e ridurre i costi, dovremmo imparare a selezionare correttamente il blocco della valvola.

1. Chiarire lo scopo del blocco della valvola nell'apparecchiatura o nel dispositivo

Determinare le condizioni di lavoro del blocco della valvola, le proprietà del mezzo applicabile, la pressione di lavoro, la temperatura di lavoro e il metodo di funzionamento e controllo. Prima di selezionare il blocco della valvola, dobbiamo prima comprendere i nostri requisiti dell'applicazione. Qual è l'intervallo di temperatura e pressione del fluido? Quanto è grande la portata? Questi sono tutto ciò che dobbiamo considerare.

2. Scegli il tipo di blocco della valvola giusto

Secondo i requisiti di sistema, scegli il tipo di blocco della valvola giusto, come un blocco valvola a testa singola, un blocco valvola a doppia testa o un blocco di valvole a più teste. I tipi di blocchi di valvola comunemente usati nei sistemi idraulici includono blocchi di valvole a cartuccia a due vie, blocchi di valvole integrati, ecc.

3. Design e ottimizzazione strutturale

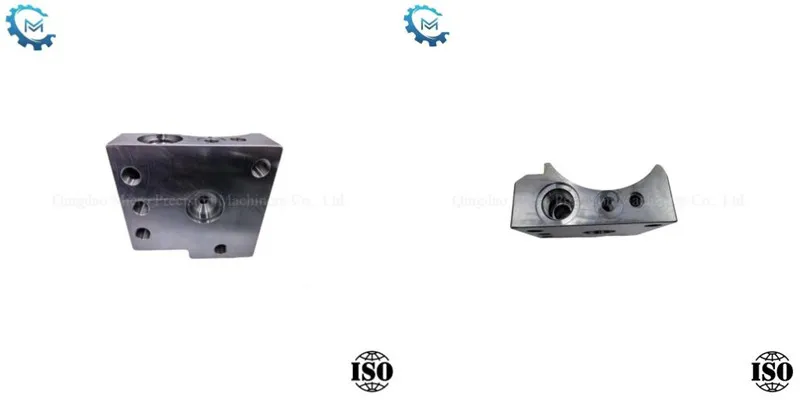

Aspetto e dimensioni: ilBlocco valvolaè generalmente un esaedro rettangolare e può anche essere circolare considerando la limitazione dello spazio di installazione.

Progettazione del canale: il diametro del canale principale deve essere determinato in base alla portata e alla velocità del flusso. La velocità di flusso del canale di pressione non deve superare gli 8 m/s e la velocità di flusso del canale dell'olio di ritorno non deve superare i 4 m/s.

Elaborazione e connessione: al fine di ridurre la perdita di resistenza al flusso, il canale principale può adottare un design parziale a foro; I canali complessi dovrebbero essere evitati il ​​più possibile per semplificare l'elaborazione.

Il tipo di interfaccia e le dimensioni del blocco della valvola devono essere considerati e dovrebbe corrispondere all'interfaccia del tubo dell'olio, della pompa dell'olio, dell'attuatore, ecc. Ad esempio, ci sono molte specifiche delle interfacce filettate comuni e la connessione dovrebbe essere stretta per evitare perdite.

4. Considera la selezione del materiale

La selezione del materiale del blocco della valvola dipende dalle proprietà del fluido e dalle condizioni dell'ambiente di lavoro. I materiali comuni includono ghisa, acciaio inossidabile, plastica, ecc. Assicurarsi che il materiale selezionato sia resistente alla corrosione, resistente alla temperatura e resistente all'usura per garantire l'affidabilità del blocco della valvola nell'uso a lungo termine.

5. Metodo di installazione

Installazione del tipo di piastra, installazione di impilamento, ecc. Se l'apparecchiatura è limitata allo spazio, può essere più adatto per un blocco valvola di installazione di impilamento compatto.

6. Requisiti funzionali

Che si tratti di un sistema utilizzato per diverse funzioni come controllo di direzione, controllo della pressione o controllo del flusso, è necessario selezionare un blocco della valvola con la funzione corrispondente.
