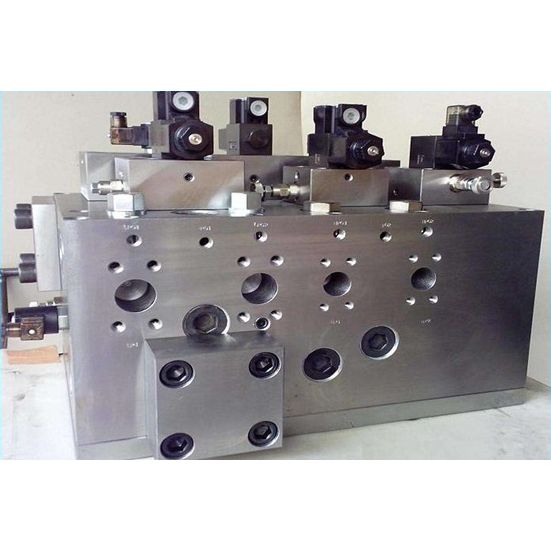

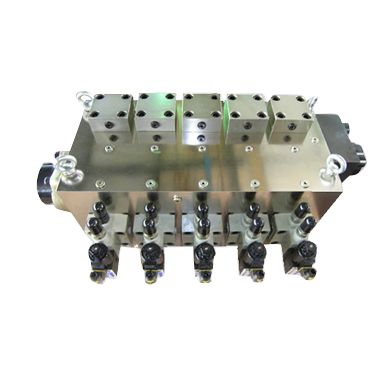

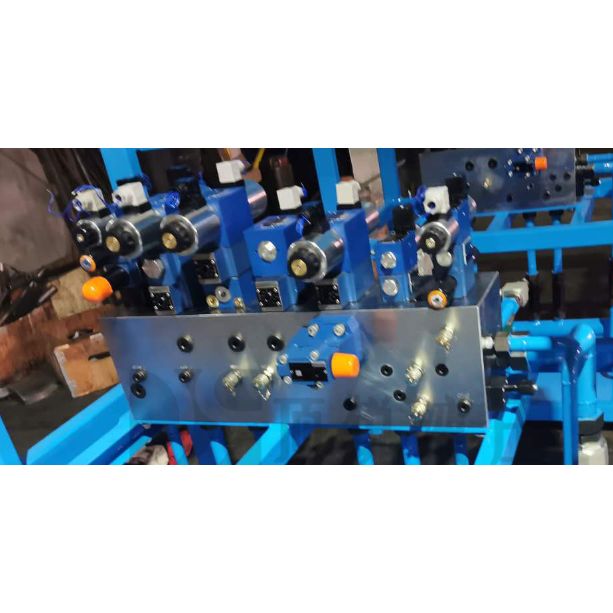

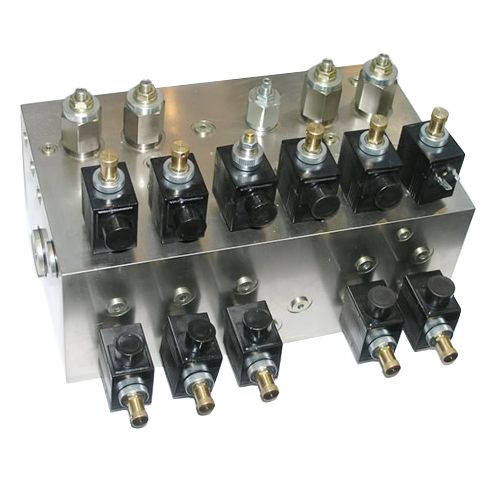

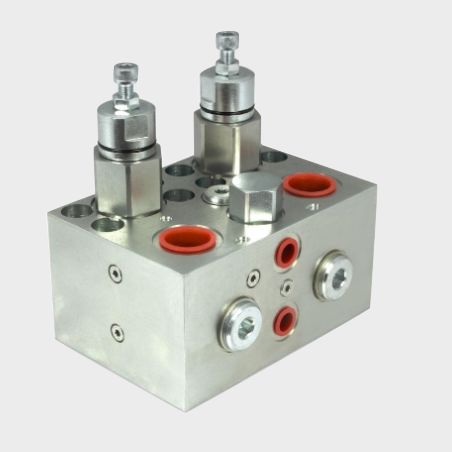

Il blocco valvole della stazione idraulica è un componente di automazione azionato da olio in pressione. È controllato dalla pressione dell'olio della valvola di distribuzione della pressione. Viene solitamente utilizzato in combinazione con la valvola elettromagnetica di distribuzione della pressione e può essere utilizzato per controllare a distanza l'accensione e lo spegnimento dei sistemi di condotte di petrolio, gas e acqua delle centrali idroelettriche. . Il componente principale della valvola idraulica è il blocco valvola idraulica, che svolge un ruolo importante nel controllo della direzione, della pressione e del flusso del liquido nella valvola idraulica. L'uso di blocchi valvole idrauliche non solo semplifica la progettazione e l'installazione del sistema idraulico, ma facilita anche l'integrazione e la standardizzazione del sistema idraulico, il che è vantaggioso per ridurre i costi di produzione e migliorare la precisione e l'affidabilità.

Materiale del blocco valvole della stazione idraulica:

Acciaio 20#, acciaio forgiato 35, acciaio 45#, Q355D, ghisa, alluminio, ecc. Il materiale del dispositivo di fissaggio della valvola idraulica richiede il rilevamento dei difetti e può essere utilizzato dopo aver superato il test.

Tutti i fori delle viti sul blocco della valvola idraulica devono rispettare requisiti di precisione di lavorazione. Generalmente viene selezionato 7H. La precisione di lavorazione del foro di montaggio della valvola a cartuccia filettata deve essere conforme ai requisiti del campione di prodotto. La rugosità del foro di montaggio della valvola a cartuccia è Ra0,8. Inoltre, esistono anche requisiti di tolleranza dimensionale e tolleranza geometrica. La rugosità superficiale della scanalatura dell'O-ring è Ra1,6 e la rugosità superficiale del canale di flusso generale è Ra12,5.

Il blocco valvola ad alta pressione è realizzato al meglio in acciaio forgiato 35. Il blocco valvole generale è realizzato in acciaio A3 o ghisa sferoidale. Quando si taglia il materiale del blocco valvola dalla piastra con il taglio a gas, è necessario lasciare un margine di lavorazione sufficiente. È meglio tagliare il blocco valvola grezzo, forgiarlo e poi lavorarlo. Il materiale utilizzato per la lavorazione del blocco valvola deve garantire che la struttura interna sia densa e non deve presentare difetti come intercalari e tracoma. Se necessario, il pezzo grezzo dovrebbe essere ispezionato per eventuali difetti. I blocchi di ghisa e i blocchi di acciaio più grandi devono essere invecchiati e pretrattati prima della lavorazione.

Panoramica del prodotto Blocco valvole della stazione idraulica

Il blocco della valvola idraulica è un piccolo circuito durante il funzionamento. Durante l'uso, le diverse valvole utilizzate verranno in una certa misura combinate attraverso i fori dell'olio nel blocco valvole. Ad esempio, ora utilizziamo un blocco valvola di bilanciamento, che integra valvola di bilanciamento, valvola riduttrice di pressione, valvola unidirezionale, valvola di inversione e valvola a navetta. Il blocco valvole idrauliche è in una certa misura un dispositivo idraulico indipendente. Fornisce olio in base ai requisiti del suo dispositivo di guida durante il funzionamento e controlla in una certa misura la direzione, la pressione e il flusso del flusso dell'olio. È adatto per la macchina host e il dispositivo idraulico che può essere separato. di varie macchine idrauliche.

Il motore del blocco valvola idraulica guiderà la rotazione in una certa misura, in modo che la pompa aspiri l'olio dal serbatoio e pompi l'olio. Ciò convertirà direttamente la sua energia meccanica in una certa misura nell'energia di pressione dell'olio idraulico. Durante l'operazione, l'olio idraulico viene regolato in direzione, pressione e flusso dalla valvola idraulica attraverso il blocco integrato e quindi trasmesso al cilindro dell'olio o al motore dell'olio della macchina idraulica attraverso la tubazione esterna, controllando così il cambio di la direzione del motore idraulico, le dimensioni e la potenza dell'attrezzatura per il trattamento delle acque reflue e la velocità aziona vari macchinari idraulici per svolgere il lavoro.

Il sistema completo del blocco valvole della stazione idraulica è costituito dai seguenti componenti:

Blocco dell'olio

Forma l'alloggiamento della valvola a cartuccia e fornisce canali di collegamento che conducono alla valvola pilota.

valvola a cartuccia

Valvola a cono a comando idraulico con due porte di servizio e una porta di controllo.

copertina

Il suo scopo principale è quello di sigillare il passaggio alla valvola a cartuccia e anche di fornire la linea di collegamento dell'olio alla valvola pilota.

valvola pilota

Valvole direzionali o di controllo della pressione miniaturizzate dal design convenzionale il cui compito è controllare le valvole a cartuccia, preferibilmente con configurazioni di porte NG6 standardizzate

Il blocco del circuito dell'olio è un insieme di circuiti dell'olio idraulico sparsi. In poche parole, il blocco idraulico è un blocco che controlla il lavoro dell'olio idraulico. Solitamente prodotto da Jinwu, ciascun sistema idraulico deve essere progettato separatamente secondo lo schema idraulico. Il vantaggio è che semplifica l'installazione, l'ispezione, la sostituzione e la successiva manutenzione dell'impianto idraulico. Lo svantaggio è che i requisiti di progettazione e lavorazione sono elevati, il costo di un singolo pezzo è elevato e la stazione idraulica personalizzata non è adatta per la produzione di pezzi singoli e piccoli lotti.

In poche parole, il blocco idraulico è un blocco che controlla il lavoro dell'olio idraulico.

La forma di configurazione dei componenti idraulici nel sistema idraulico attualmente adotta la configurazione integrata. La configurazione del blocco integrato prevede l'installazione di una valvola idraulica a piastra sulla superficie del blocco del circuito dell'olio, che ha le caratteristiche di struttura compatta e facile manutenzione. Per un sistema idraulico composto da più circuiti base, i circuiti idraulici base sono generalmente raggruppati in base alla composizione dell'unità di attrezzatura e ciascun gruppo corrisponde ad un blocco del circuito dell'olio. Durante la progettazione del blocco del circuito dell'olio, una leggera svista porterà ad errori di progettazione e produzione. Pertanto, è particolarmente importante scegliere un software di progettazione professionale per progettare i blocchi del circuito dell'olio.
