Guide Ring of MPMDS Series

L'anello guida, chiamato anche anello di supporto, è una parte utilizzata sul pistone o sull'asta del pistone di un cilindro idraulico o un cilindro a gas per sostenere il movimento del pistone o dell'asta del pistone. Può impedire al danno al pistone o all'asta del pistone di contatto diretto e attrito con il corpo del cilindro e proteggere il corpo del cilindro e l'asta del pistone o del pistone. Il materiale comunemente usato per gli anelli guida è il poliossimetilene (POM).

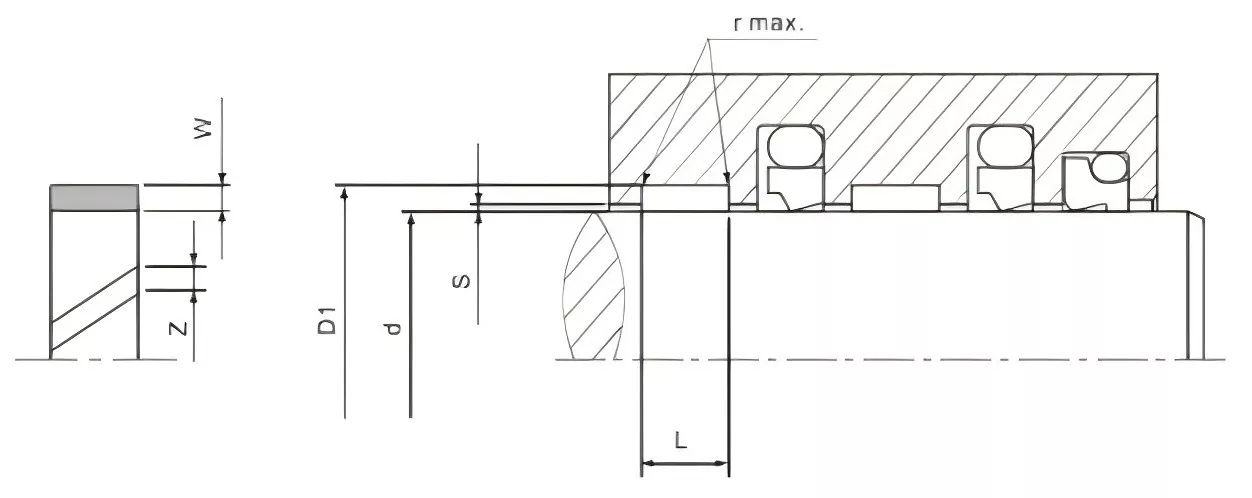

Caratteristiche della superficie di scanalatura

Specifiche

Limitare il gioco s

Ottieni una citazione ora

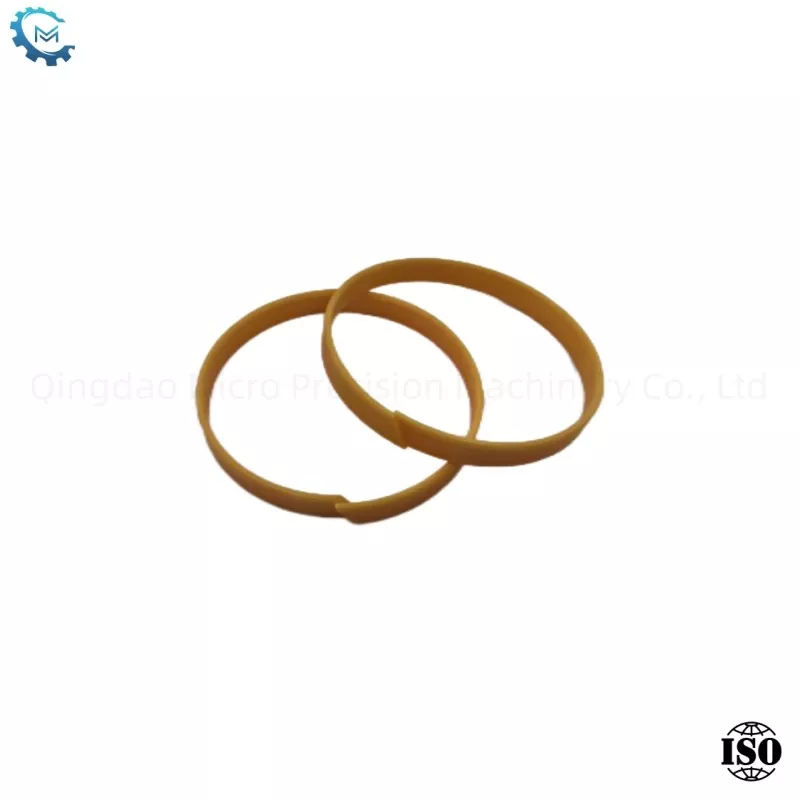

Pieno di PTFE

Caratteristiche

Cintura di guida non metallica per asta a pistoni, disponibile in tipi di taglio pronti e in loco

▶Materialee

-Anello resistente alla capriola è PTFE BRONZE COMPOSITE

▶Prestazione

Elemento guida non metallico per l'asta del pistone, adatto anche alla cavità standard ISO10766.

-Metale/materiale plastico L'accoppiamento previene la capacità di carico limitata di "blocco" e "sequestro" (materiale);

-Low attrito, nessun fenomeno a slittamento; Adatto a condizioni di lavoro a secco con scarsa lubrificazione;

-Gowaming di vibrazione (vibrazione radiale);

-Can può essere possibile impurità straniere;

-Guide l'angolo ad anello arrotondamento impedisce l'estrusione di estrusione del bordo dell'angolo semicircolare della scanalatura della cavità.

> Condizioni di lavoro

Velocità lineare: ≤15 m/s;

Capacità di carico: ≤15 N/mm2, a 20 ℃; <7,5N/, a 80 ℃; <5N/mm2, a 120c. Temperatura di funzionamento massima: -60 ° C ~+150 ° C (200 ° C).

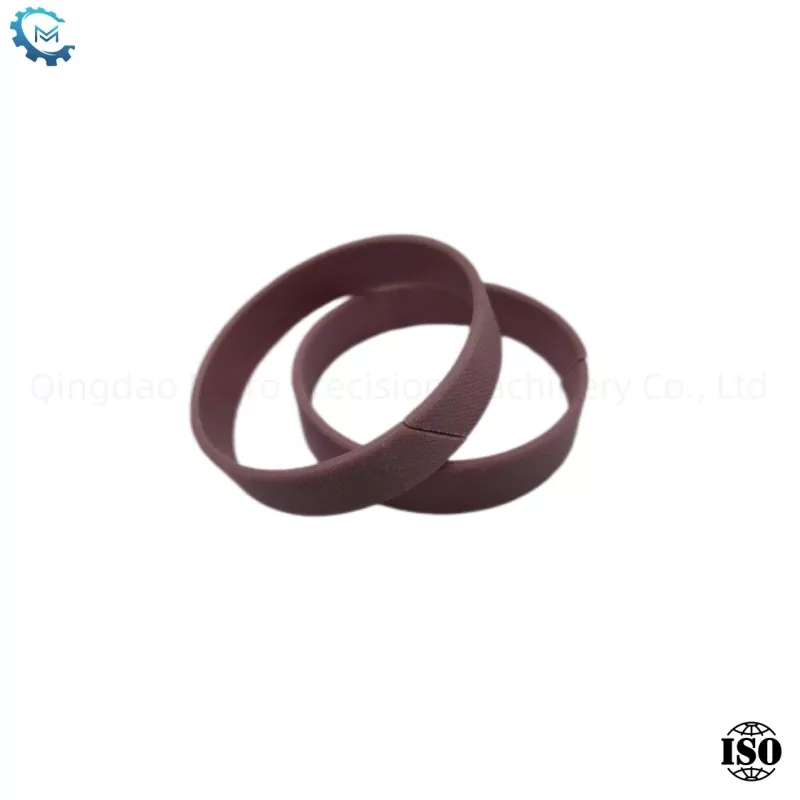

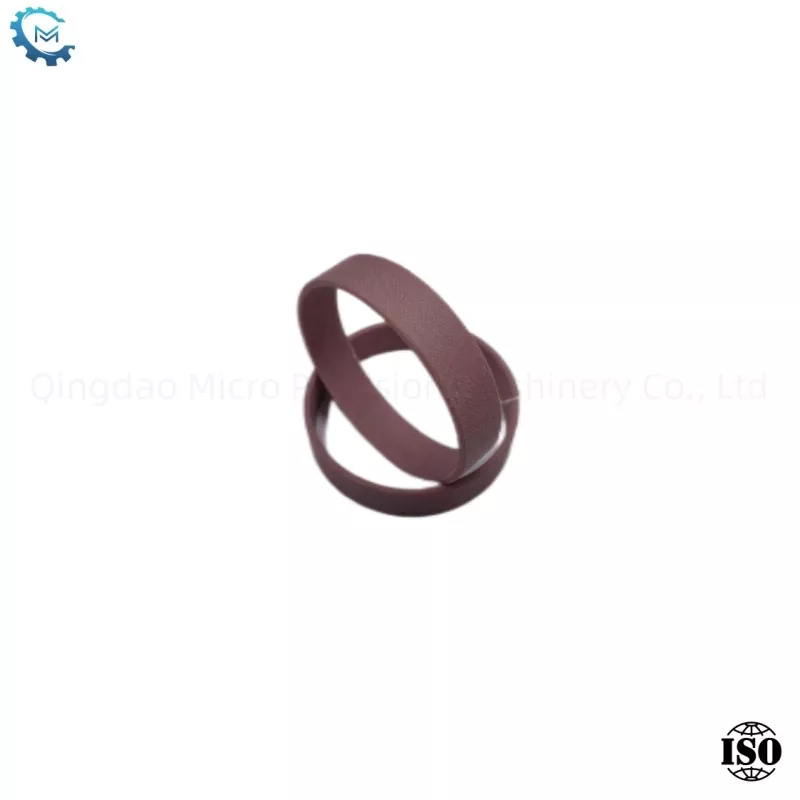

Panno fenolico

▶Caratteristiche

Elemento guida non metallico per il pistone.

▶Materialee

-Anello resistente alla capriola è un panno fenolico

▶Prestazione

Utilizzato come elemento guida non metallico per l'asta del pistone, adatto anche per la cavità standard IS010766.

-Metal/Plastic Material Material Accumining previene i fenomeni "bloccanti" e "convulsioni";

-A capacità del cuscinetto di carico, elastico prima di raggiungere la temperatura di lavoro fragile;

-Guide l'angolo angolo arrotondato impedisce l'estrusione del bordo "estrusione" all'angolo semicircolare della scanalatura della cavità.

▶Condizioni di lavoro

Velocità di linea: <1m/s

Capacità di carico: <50N/mm2, inferiore a 120c Temperatura di lavoro massima: -60 ℃ ~+120 ° C
