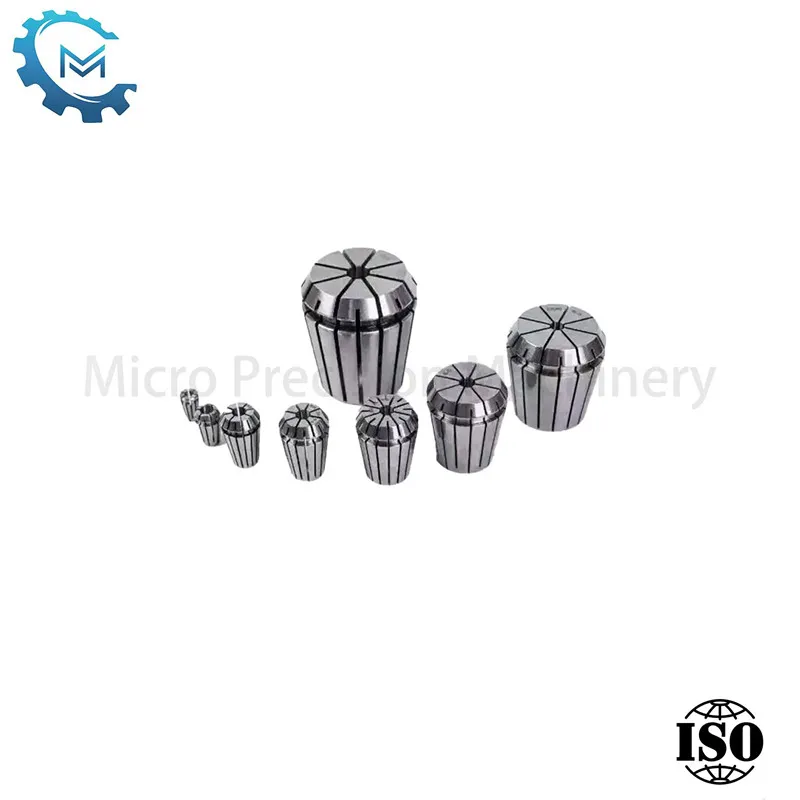

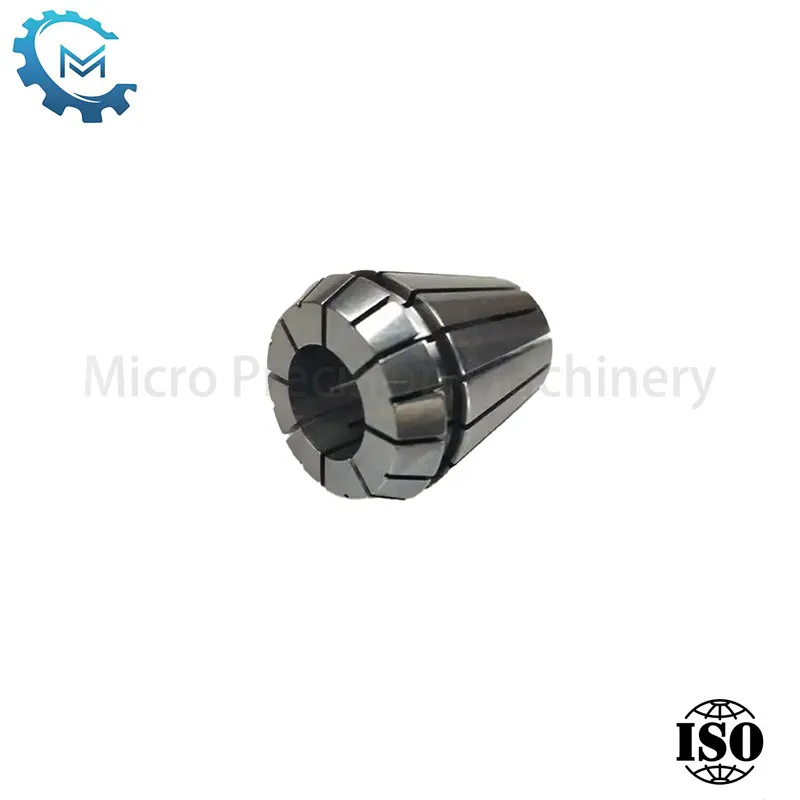

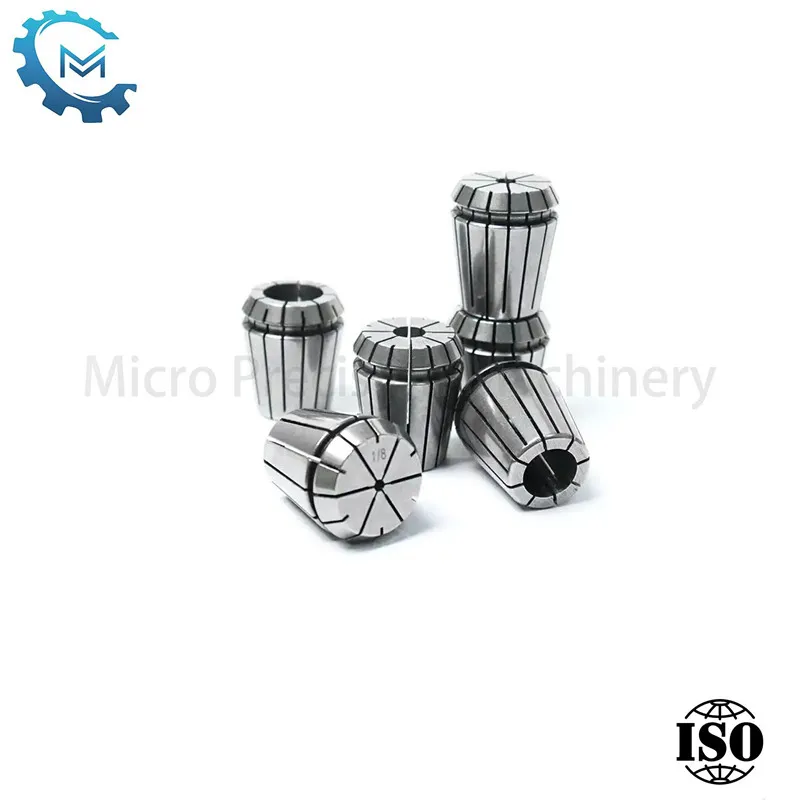

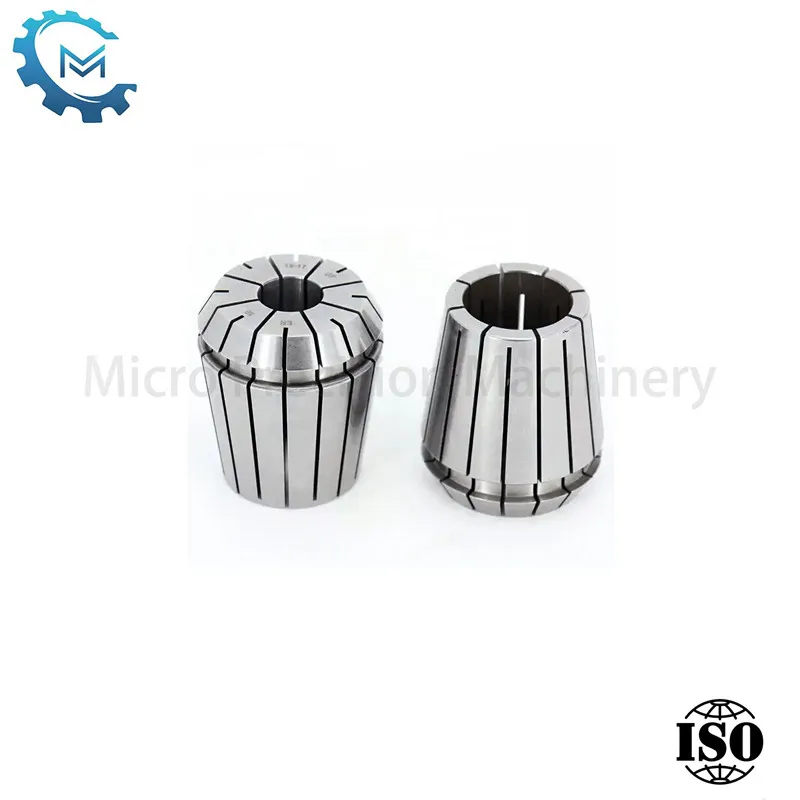

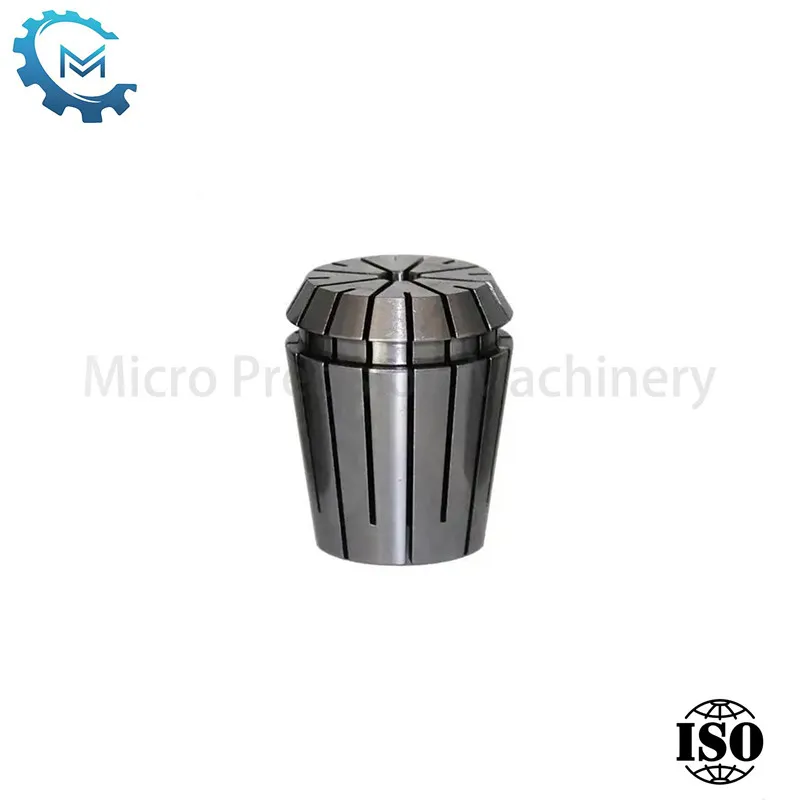

È la serie Collet
Il colletto della serie ER è una colletta cilindrica utilizzata su macchine utensili, principalmente per fissare e serraggio strumenti di perforazione e tocco o strumenti di fresatura.
Collet può essere personalizzato a diverse dimensioni come requisito del cliente.
Invia richiesta
Descrizione del prodotto
Il colletto della serie ER, noto anche come Collet per maniche ER, è un dispositivo di bloccaggio fisso utilizzato per proteggere e rafforzare le parti che devono essere lavorate. Possono essere montati sul mandrino di perforazione, toccando, fresature o centri di lavorazione per bloccare strumenti di perforazione e tocco o fresate. Di solito è per l'uso del supporto per utensili CNC.
Parametri del prodotto:
|
Modello n. |
D H7 |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
Capacità pieghevole |
|
ER8 |
≥1,0 ~ 5,0 |
8 |
8.45 |
6.5 |
13.5 |
2.98 |
1.5 |
1.2 |
0.5 |
|
È11 |
≥1,0 ~ 7,0 |
11 |
11.5 |
9.5 |
18.0 |
3.80 |
2.5 |
2.0 |
0.5 |
|
ER16 |
≥1,0 ~ 2,5 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4.0 |
2.7 |
0.5 |
|
> 2,5 ~ 10.0 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4.0 |
2.7 |
1.0 |
|
|
ER20 |
≥1,0 ~ 2,5 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
0.5 |
|
> 2,5 ~ 13.0 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
1.0 |
|
|
ER25 |
21,0 ~ 2,5 |
25 |
26 |
22.0 |
34.0 |
6.66 |
5.0 |
3.1 |
0.5 |
|
> 2,5 ~ 16.0 |
25 |
20 |
22.0 |
34.0 |
6.66 |
5.0 |
3.1 |
1.0 |
|
|
ER32 |
≥2,0 ~ 2,5 |
32 |
33 |
29.2 |
40.0 |
7.16 |
5.5 |
3.5 |
0.5 |
|
> 2,5 ~ 20.0 |
32 |
33 |
29.2 |
40.0 |
7.16 |
5.5 |
3.6 |
1.0 |
|
|
ER40 |
≥3,0 ~ 26,0 |
40 |
41 |
36.2 |
46.0 |
7.66 |
1.0 |
4.1 |
1.0 |
|
ER50 |
≥6,0 ~ 10,0 |
50 |
52 |
46.0 |
60.0 |
12.6 |
8.5 |
5.5 |
1.0 |
|
> 10,0 ~ 34,0 |
50 |
52 |
46.0 |
60.0 |
12.6 |
8.5 |
5.5 |
2.0 |
Parametro per l'ispezione dell'accuratezza:
|
D |
L |
Tolleranza di runout |
||||
|
A |
B |
C |
I |
Ii |
||
|
1.0 ~ 1.6 |
6 |
0.005 |
0.008 |
0.010 |
0.010 |
0.015 |
|
> 1.6 ~ 3.0 |
10 |
|||||
|
> 3.0 ~ 6.0 |
16 |
|||||
|
> 6.0 ~ 10.0 |
25 |
|||||
|
> 10,0 ~ 18.0 |
40 |
0.015 |
0.020 |
|||
|
> 18,0 ~ 26.0 |
50 |
|||||
|
> 26,0 ~ 30.0 |
60 |
|||||
|
> 30.0 ~ 34.0 |
80 |
0.020 |
0.030 |
|||
Ottieni una citazione ora
Confezione:
FAQ
1. Sei un produttore o una società commerciale?
Siamo un'integrazione dell'industria e del commercio, la nostra fabbrica ha 18 anni di esperienza di produzione, abbiamo un team di progettazione e produzione professionale.
2. Perché scegliere noi?
(1) La produzione e l'elaborazione meccanizzate possono garantire l'accuratezza delle dimensioni del prodotto.
(2) L'elettroplaggio garantisce una lunga durata.
(3) Il team di progettazione e produzione professionale garantisce la qualità del prodotto.
(4) Ogni prodotto deve essere ispezionato di qualità prima della spedizione.
3. Qual è il tempo di consegna?
Entro 15 giorni per i campioni.
25-30 giorni per la produzione di massa, che dipende dalla qualità, dal processo di produzione e così via.
4. I tuoi prodotti sono dotati di una garanzia?
Sì, abbiamo una garanzia di 1 anno. In quest'anno, se il problema di qualità ti riparamo gratuitamente.
5. Qual è il tuo termine di pagamento principale?
T/T, L/C, entrambi sono disponibili.
Tag caldi: Serie ER Collet, Cina, produttore, fornitore, fabbrica, durevole, economico
